Placa de avaliação NSHIELD 90-RE

Visão geral do produto

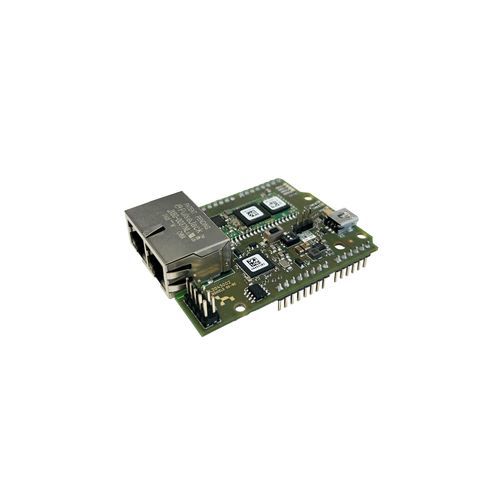

NSHIELD 90-RE é uma placa de avaliação baseada no SoC netX 90 (sucessora da NSHIELD 52-RE), projetada para desenvolvimento e avaliação de comunicações Real-Time Ethernet multiprotocolo. Implementada como coprocessador de comunicação para microcontroladores STM32, é compatível com as placas de desenvolvimento STM32 Nucleo-64 e Nucleo-144 através de conectores de interface host compatíveis com Arduino Uno.

Destaques

• Uma plataforma de hardware para sistemas industriais Real-Time Ethernet
• Firmware da pilha de protocolos netX 90 disponível para download gratuito para avaliação
• Compatível com STM-NUCLEO-64 e STM-NUCLEO-144
• Guia de início rápido para fácil configuração de hardware e software

Funcionalidade
Permite que aplicações baseadas em microcontrolador se conectem a múltiplas redes industriais Real-Time Ethernet enquanto a pilha de protocolos é executada de forma independente no SoC netX 90, reduzindo o uso de CPU e memória do host. O netX 90 atua como coprocessador de comunicação com suporte multiprotocolo e comunicações cíclicas de baixa latência.

Protocolos suportados

• CC-Link IE Field Basic (Slave)
• Sercos (Slave)
• PROFINET IO-Device
• EtherNet/IP (Adapter)
• EtherCAT (Slave)
• DeviceNet (Slave)
• CANopen (Slave)
• Open Modbus/TCP
• POWERLINK (Controlled Node)
• PROFIBUS DP (Slave)

Especificações técnicas

• Nome do produto: NSHIELD 90-RE
• Número de peça: 7836.000
• Função: placa de expansão / avaliação Real-Time Ethernet para dispositivos host STM32 Nucleo
• Controlador de comunicação: netX 90
• RAM: 8 MByte SDRAM
• Flash: 8 MByte memória Flash serial
• Interface host: interface de memória serial dual-port via SPI
• Sistemas host: STM32 Nucleo-64 e Nucleo-144
• Conectores: cabeçalhos compatíveis ARDUINO® Uno V3 (1 x 6 pinos, 2 x 8 pinos, 1 x 10 pinos)
• Ethernet: 100 MBit/s (suporta 10 MBit/s), 100BASE-TX, 10BASE-T
• Isolamento galvânico Ethernet: isolado; tensão de isolamento: 1000 VDC
• Conector Ethernet: 2 × RJ45 com switch Real-Time Ethernet para topologias em linha e anel
• Ensamblagem fieldbus: NXHX-DP, NXHX-CO, NXHX-DN (conector para módulos adaptadores NXHX)
• Interface de diagnóstico: download de firmware USB-to-UART via Mini-B USB a bordo (porta COM virtual); depuração USB-to-JTAG
• Ponto de acesso de teste / desenvolvimento: adaptadores de agulha JTAG TAP
• Elementos de visualização (LEDs): SYS (estado do sistema amarelo/verde); COM0/COM1 (estado de comunicação vermelho/verde); ACT0/ACT1 (atividade Ethernet amarelo); LINK0/LINK1 (link Ethernet verde); MMIO0..MMIO7 LEDs configuráveis pelo usuário (conectividade MMIO via conector host X6)
• Alimentação: 5 V DC; consumo: 300 mA a 5 V (típico); alimentação via Mini-B USB ou conector de interface host Arduino X5
• Temperatura de operação (condições laboratoriais): 0 °C … +30 °C
• Dimensões (C × L × A): 70.2 mm × 53.4 mm × 23.6 mm
• Montagem / instalação: módulo plug-on, montagem através de cabeçalhos Arduino
• Elementos de operação: botão de reset; seleção do modo de boot; seleção da alimentação
• Configuração / desenvolvimento: aplicação usando API, Communication Studio
