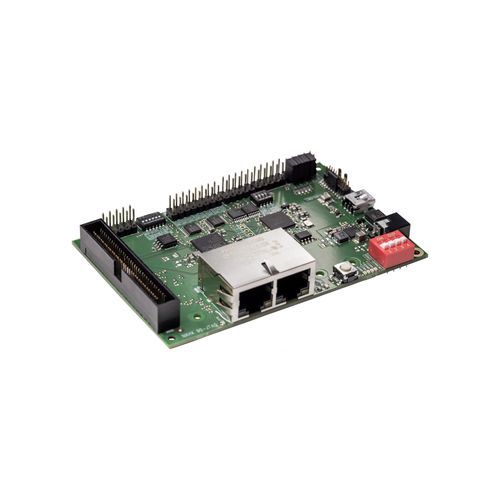

Placa de avaliação NXHX 90-JTAG

Tipo de produto
Placa de desenvolvimento para o controlador de rede netX 90 (Hilscher NXHX 90-JTAG). Número da peça: 7833.000.

Destaques

• Sistema de desenvolvimento com extensas funções periféricas
• Interface de depuração JTAG integrada
• Placa de avaliação universal para múltiplas redes industriais
• Fornecida com o ambiente netX Studio baseado em Eclipse

Visão geral
A NXHX 90-JTAG é uma placa de desenvolvimento baseada no controlador de comunicação netX 90 com núcleo ARM de 32 bits. Permite a execução conjunta de pilhas de protocolos de rede e do software de aplicação em um sistema operativo em tempo real (RTOS). A placa disponibiliza hardware universal para avaliar stacks de hardware e software em aplicações industriais sensíveis ao custo.

A placa inclui uma interface de depuração integrada (JTAG) e é fornecida com o netX Studio — um conjunto de ferramentas Eclipse que inclui toolchain GCC, scripts de build WAF baseados em python, um flasher e suporte OpenOCD. Os desenvolvedores podem carregar e executar aplicações com os stacks de protocolo Hilscher e combiná-los com o pacote de suporte de placa Linux livre de licença para avaliações avançadas.

Protocolos suportados

• CC-Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informações de encomenda
Nome do produto | Número da peça | Breve descrição
NXHX 90-JTAG | 7833.000 | Placa de desenvolvimento

Documentação (seleção)

• Open documentation overview (English)
• NXHX and NSHIELD (Datasheet) — EN
• netX 90 (Datasheet) — EN
• NXHX und NSHIELD (Datenblatt) — DE
• netX 90 (Datenblatt) — DE

Especificações técnicas

• Processador: controlador de comunicação netX com núcleo ARM de 32 bits
• Sistema operativo em tempo real para protocolos de rede e aplicação
• Interface de depuração integrada (JTAG)
• Fornecida com netX Studio baseado em Eclipse (GCC, scripts WAF, flasher, OpenOCD)
• Suporta integração do pacote de suporte Linux livre de licença
• Hardware de avaliação universal para testar plataformas
• Diagrama de circuito de referência disponível para desenvolvimento de hardware
• Expansível via módulos plug-on para reproduzir casos de uso
• Número da peça: 7833.000
• Estado do produto: Active
