Placa de avaliação de drivers NXHX 90-MC

para encoder

Visão geral do produto

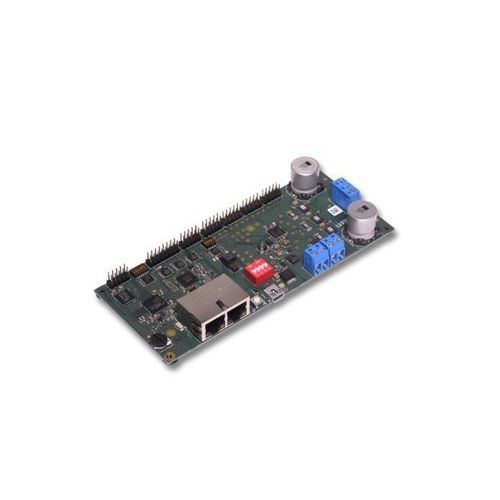

O Hilscher NXHX 90-MC é uma placa de avaliação e desenvolvimento para aplicações de controlo de movimento e interfaces de rede. Integra o processador netX 90 e serve como design de referência para avaliar protocolos de comunicação e integração do driver do motor. A placa destina-se a desenvolvimento, prototipagem e avaliação de firmware em ambientes de automação industrial.

Principais características

• Processador: netX 90
• Memória: 4 MByte SQI Flash (onboard)
• Alimentação: 12 V – 43 V
• Conectividade: 2 × RJ45; interface host externa (Dual-Port-Memory)
• USB: Mini-B (FTDI) para debug, UART e download de firmware
• LEDs e controlos: SYS, PWR, COM0/COM1, LEDs de utilizador, ACT, LINK; botão reset e interruptores de configuração
• Dimensões: 155 mm × 65 mm × 22,2 mm; Temperatura de operação: 0–55 °C

Firmware e software
O firmware standard cabe na Flash integrada e fornece a pilha de protocolos de comunicação e um servidor web integrado para atualizações. Com memória externa opcional está disponível um firmware alargado que acrescenta conectividade IoT, suporte (D)TLS e um servidor web dinâmico. As pilhas de comunicação são fornecidas como firmware carregável (LFW) para protocolos como PROFINET IO-Device, EtherCAT Slave e EtherNet/IP Adapter.

Ferramentas de desenvolvimento e exemplos
A placa é suportada pelo netX Studio CDT (IDE baseado em Eclipse) para configuração, desenvolvimento e depuração. Os projetos de exemplo entregues e os exemplos cifX-API demonstram a conectividade à controladora via rede e incluem fontes de referência para controlo de motores (por exemplo controlo orientado por campo para PMSM com sensores Hall e codificadores opcionais).

Aplicações e encomenda
O NXHX 90-MC é adequado como placa de avaliação, design de referência de interface de rede e para desenvolvimento de aplicações de controlo de motores. Número de artigo: 7833.100.
