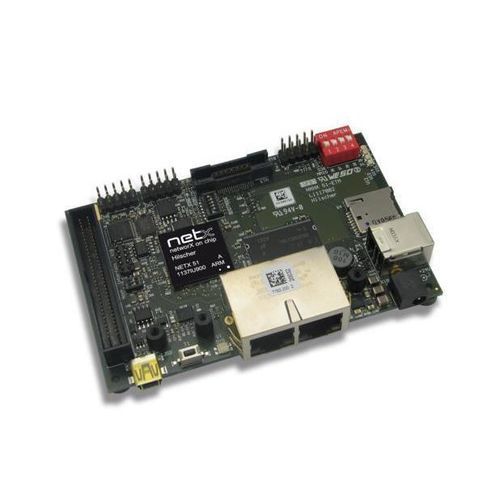

Placa de avaliação NXHX 51-ETM

Tipo de produto
Placa de desenvolvimento para avaliação e integração de hardware/software baseada em netX (nº de peça 7763.200).

Visão geral
O controlador de rede netX com núcleo ARM de 32 bits oferece alto desempenho de processamento e funções periféricas abrangentes para soluções single-chip em aplicações sensíveis ao custo. As pilhas de protocolo de rede e a aplicação partilham os recursos netX e executam-se num sistema operativo em tempo real.

Desenvolvimento e avaliação
A placa de desenvolvimento de software netX é a opção mais simples e económica para avaliar o sistema completo. A placa inclui hardware universal, interface de depuração integrada e é fornecida com o ambiente de desenvolvimento HiTOP da Hitex. Pode carregar e executar a sua aplicação na placa, usar as pilhas de protocolo Hilscher e combiná-las, por exemplo, com o kernel em tempo real rcX sem licença. O HiTOP inclui um compilador GNU integrado e fornece um ambiente completo de desenvolvimento e depuração. O diagrama completo do circuito (exceto a interface de depuração) é fornecido como base para o desenvolvimento de hardware. A interface JTAG da placa permite a ligação de depuradores externos (ex.: Hitex Tantino) para desenvolver e testar com a mesma interface de utilizador e funcionalidade.

Destaques

• Sistema de desenvolvimento/avaliação com funções periféricas extensas
• Interface de depuração integrada a bordo
• Uma única placa de avaliação compatível com múltiplas redes industriais
• Plataforma de avaliação completa e rentável

Protocolos suportados

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informações de encomenda (excerto)
Nome do produto | Número da peça | Breve descrição
NXHX 51-ETM | 7763.200 | Placa de desenvolvimento

Características / especificações técnicas

• Controlador: netX com núcleo ARM de 32 bits
• Sistema em tempo real: ambiente netX RTOS para execução concorrente de protocolos e aplicação
• Periféricos: funções periféricas abrangentes para soluções single-chip
• Depuração: interface de depuração integrada a bordo; interface JTAG para depuradores externos
• Ambiente de desenvolvimento: fornecido com HiTOP (inclui compilador GNU integrado)
• Compatibilidade com kernel em tempo real: compatível com rcX sem licença
• Documentação: diagrama completo do circuito fornecido para desenvolvimento de hardware (exclui interface de depuração)
• Número da peça: 7763.200
• Estado do ciclo de vida do produto: Active / Mature
• Uso principal: plataforma de avaliação de hardware e software para comunicação multiprotocolo baseada em netX
• Funções de rede suportadas: suporta papéis master/slave/adapter em múltiplos protocolos industriais (ver lista de protocolos)
