Visão geral do produto

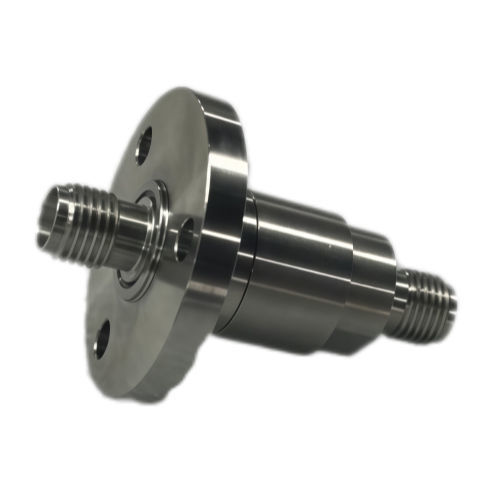

Junta rotativa de canal único para transmissão confiável de sinais RF entre partes fixas e rotativas na banda DC–18 GHz. Projetada para radares, estações terrestres de satélite, plataformas de ensaio de micro-ondas e sistemas de defesa, com construção em aço inoxidável, longa vida mecânica e opções de personalização não padrão para requisitos específicos de interface ou ambiente.

Principais características

• Faixa de frequência: DC a 18 GHz
• Perda de inserção: ≤0,3 dB (típica)
• VSWR: ≤1,25
• Capacidade de potência: até 100 W @ DC–2 GHz; 50 W @ 2–8 GHz; 25 W @ 8–15 GHz; 20 W @ 15–18 GHz
• Velocidade de rotação: 0–300 rpm
• Vida útil: ≥10 milhões de revoluções
• Torque: ≤0,5 N·m
• Temperatura de operação: -40 °C a +80 °C
• Temperatura de armazenamento: -55 °C a +85 °C
• Tolerância de humidade relativa: até 95 %
• Material: aço inoxidável
• Grau de proteção: IP41
• Normas de teste: GJB150.9A-2009 (humidade), GJB150.16A-2009 (vibração), GJB150.18A-2009 (choque)

Aplicações

• Sistemas de antena radar rotativa que exigem transmissão estável até 18 GHz
• Plataformas de ensaio em câmara anecóica para micro-ondas
• Antenas de rastreio para estações terrestres de satélite
• Interfaces rotativas em sistemas de guerra eletrónica
• Enlaces de comunicação militares e aeroespaciais
• Equipamentos de imagem médica com componentes RF rotativos
• Plataformas industriais rotativas de alta frequência

Qualidade e fiabilidade
Cada unidade é validada de acordo com normas ambientais de nível militar, incluindo testes de humidade, vibração e choque mecânico conforme a série GJB150. A produção inclui controlo de qualidade rigoroso e inspeções. Estão disponíveis personalizações não padrão para ambientes mais severos, faixas de temperatura alargadas, índices IP superiores ou tipos de conectores específicos.

Porque escolher este produto

• Configuração personalizável: número de canais, frequência, potência e interfaces mecânicas
• Testes ambientais de nível militar para uso em condições exigentes
• Longa vida útil (≥10 milhões de revoluções) reduz a manutenção e o tempo de inatividade
• Desempenho em alta frequência estável até 18 GHz com baixas perdas e baixo VSWR
• Construção em aço inoxidável para resistência à corrosão e durabilidade em campo

Especificações técnicas

• Denominação: junta rotativa de canal único
• Faixa de frequência: DC a 18 GHz
• Perda de inserção: ≤0,3 dB (típica)
• VSWR: ≤1,25
• Capacidade de potência: até 100 W @ DC–2 GHz; 50 W @ 2–8 GHz; 25 W @ 8–15 GHz; 20 W @ 15–18 GHz
• Velocidade de rotação: 0–300 rpm
• Vida útil: ≥10 milhões de revoluções
• Torque: ≤0,5 N·m
• Temperatura de operação: -40 °C a +80 °C
• Temperatura de armazenamento: -55 °C a +85 °C
• Tolerância de humidade relativa: até 95 %
• Material: aço inoxidável
• Grau de proteção: IP41
• Normas de teste: GJB150.9A-2009, GJB150.16A-2009, GJB150.18A-2009
