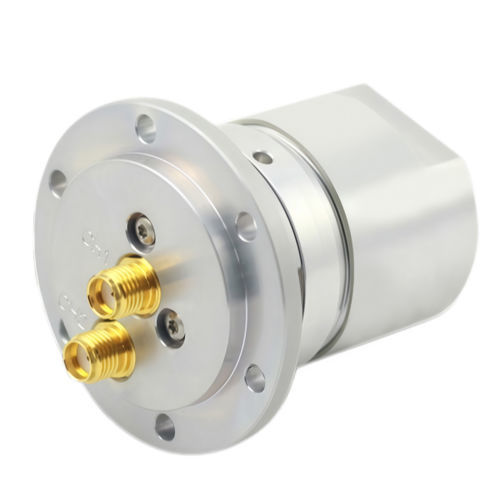

Anel coletor para redes de telecomunicações HS-02RJ-004

para a indústria aeronáuticaindustrialpara instrumento de medição

Descrição curta
Esta junção rotativa RF de 2 canais possui interfaces SMA-F (50 Ω) e cobre DC–4,5 GHz. Suporta 1 kW de potência de pico, 50 W de potência média @1 GHz, baixa perda de inserção, 60 dB de isolamento entre canais e VSWR otimizado. Classificação IP51, -40°C a +70°C, 50 RPM máx. e vida útil de 5,000,000 rotações para aplicações industriais exigentes.

Visão geral do produto
Junção rotativa RF de duplo canal de alto desempenho
Esta junção rotativa RF de duplo canal foi projetada para permitir transmissão RF contínua e de baixa perda entre componentes fixos e rotativos. Contatos de precisão e canais isolados reduzem o crosstalk e mantêm a integridade do sinal durante rotações prolongadas, adequada para radares profissionais, comunicações e equipamentos de teste.

Principais características e vantagens

• Design de duplo canal: Transmissão simultânea de dois sinais RF independentes com 60 dB de isolamento para evitar crosstalk.
• Alta capacidade de potência: 1 kW de pico e 50 W médio @1 GHz para transmissores de alta potência e equipamentos de radar.
• Desempenho elétrico superior: Perda de inserção ultrabaixa e VSWR otimizado para minimizar reflexões e preservar a qualidade do sinal.
• Construção robusta e durável: Carcaça em liga de alumínio com tratamento de oxidação condutiva, baixo torque de operação e vida útil de 5,000,000 rotações.
• Adaptabilidade ambiental: Faixa de operação -40°C a +70°C, proteção IP51 e até 50 RPM de velocidade de rotação para instalações internas/externas.

Especificações técnicas

• Modelo: HS-02RJ-004
• Marca: Ingiant
• Número de canais: 2 (independentes, isolados)
• Faixa de frequência: DC a 4,5 GHz
• Impedância: 50 Ω
• Tipo de conector: SMA fêmea (SMA-F)
• Potência de pico: 1 kW
• Potência média: 50 W @ 1 GHz
• Isolamento de canal: 60 dB
• Velocidade máxima de rotação: 50 RPM
• Vida útil: 5,000,000 rotações
• Temperatura de operação: -40°C a +70°C
• Grau de proteção: IP51
• Material da caixa: Liga de alumínio com tratamento de oxidação condutiva

Aplicações típicas

• Sistemas de radar: plataformas de antena e scanners para defesa, controle de tráfego aéreo e monitoramento meteorológico.
• Sistemas de comunicação RF: transmissores de alta potência, terminais satelitais e redes de comunicação militares.
• Automação industrial: mesas rotativas, juntas robóticas e dispositivos de teste rotativos.
• Militar & aeroespacial: plataformas de vigilância e instalações radar embarcadas que exigem alta confiabilidade.
• Teste & medição: bancadas de teste RF de precisão que exigem transmissão estável durante a rotação.

Como este produto melhora seu trabalho
Esta junção rotativa evita a degradação do sinal e interferências em sistemas rotativos por meio de alto isolamento e baixa perda, reduzindo manutenção e tempo de inatividade. Sua construção robusta e longa vida útil reduzem o custo total de operação e garantem transmissão RF confiável em aplicações industriais e de defesa críticas.
