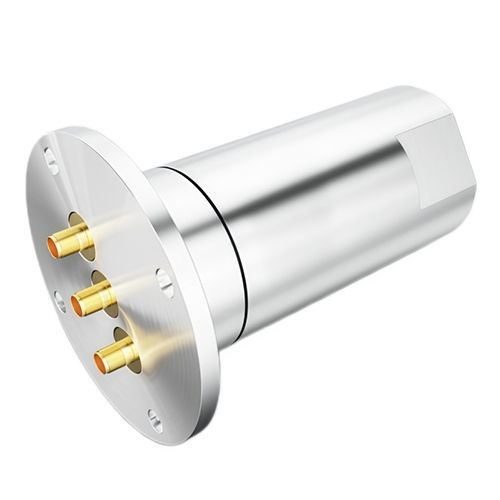

Anel coletor para redes de telecomunicações

para antenas de radarpara instalação de testede alumínio

Descrição curta
Plataforma de anel coletor de média frequência (nome comercial: Ingiant Medium Frequency Slip-Ring) com três canais RF independentes de 50Ω para 1–5,25 GHz. Configuração padrão: conectores SMA‑F, potência média 10 W por canal, perda de inserção ≤1,2 dB, isolamento ≥50 dB e estabilidade de fase ±2° a ±4°. Faixa de operação: -40°C a +70°C; IP51; vida útil mínima 5 milhões de revoluções a 30 rpm.

Visão geral do produto
O anel coletor preserva a integridade do sinal RF (perda de inserção, VSWR, isolamento, fase) durante rotação contínua de 360°, evitando torção de cabos e permitindo interfaces RF rotativas fiáveis para pedestais de antena, radares, bancos de teste e outros sistemas micro-ondas rotativos.

Tabela completa de parâmetros

• Canais: 3 canais independentes 50Ω (padrão)
• Tipo de conector (padrão): SMA‑F (50Ω)
• Faixa de frequência (padrão): 1 – 5,25 GHz
• Potência média (por canal, máx): 10 W CW
• VSWR (máx): CH1 1,5; CH2/CH3 1,6
• Variação VSWR (máx): CH1 0,1 dB; CH2/CH3 0,2 dB
• Perda de inserção (máx): CH1 1,0 dB; CH2/CH3 1,2 dB
• Variação perda de inserção (máx): CH1 0,3 dB; CH2 0,15 dB; CH3 0,3 dB
• Isolamento (mín): ≥50 dB entre canais
• Estabilidade de fase (máx): ±2° a ±4° dependendo do canal

Parâmetros mecânicos e ambientais

• Velocidade de rotação máxima: 30 rpm (padrão)
• Vida útil (mín): 5.000.000 de revoluções
• Torque máximo: 0,6 N·m à temperatura ambiente
• Temperatura de operação: -40°C a +70°C
• Temperatura de armazenamento: -50°C a +85°C
• Humidade relativa (máx): 95%
• Grau de proteção: IP51 (graus superiores disponíveis por personalização)
• Material do invólucro: Liga de alumínio com oxidação condutiva

Interpretação de engenharia dos parâmetros chave

• Faixa de frequência: Cobre L‑band, S‑band e parte baixa do C‑band; a plataforma pode ser projetada até DC–18/26,5/40 GHz.
• Potência nominal: 10 W CW por canal em carga adaptada; potências maiores disponíveis por projeto térmico.
• Estabilidade de impedância: Baixo VSWR e pequena variação durante a rotação indicam contactos RF e tolerâncias mecânicas de precisão.
• Estabilidade de amplitude: Baixa perda de inserção e variação limitada são críticas para sistemas sensíveis à amplitude.
• Isolamento: ≥50 dB reduz o vazamento entre canais e a intermodulação em ambientes multi‑portadora.
• Estabilidade de fase: ±2°–±4° adequado para aplicações coerentes (phased arrays, interferometria, SAR).

Aplicações típicas

• Sistemas radar em solo (transmissão/recepção e loops de calibração)
• Pedestais de antena para comunicações via satélite com seguimento contínuo
• Bancos de teste de guerra eletrônica e simuladores rotativos de ameaças
• Equipamentos médicos micro-ondas com cabeças rotativas
• Aquecimento industrial por micro-ondas com alimentação rotativa contínua
• Plataformas giratórias de teste e medição para caracterização de padrões de antena

Capacidades de personalização não padrão

• Número de canais: 1 a 8+ (diâmetro aumentado conforme necessário)
• Faixas de frequência: DC–18 GHz, DC–26,5 GHz, DC–40 GHz ou bandas personalizadas
• Opções de conector: N, TNC, BNC, 2.92mm (K), 2.4mm, SMP, SSMA, etc.
• Classificações de potência: 50 W, 100 W, 200 W (com projeto térmico)
• Velocidade de rotação: até 300 rpm com rolamentos de precisão
• Proteção ambiental: IP65/IP67, névoa salina, resistência a fungos
• Materiais e acabamentos: aço inoxidável, latão, ligas de cobre; niquelado/prateado/banho de ouro
• Fixação: padrões de furação personalizados, diâmetros piloto, recursos anti‑rotação
• Rastreamento de fase: correspondência de fase vs rotação entre unidades

Garantia de qualidade e testes rigorosos

• Verificação RF 100%: VSWR, perda de inserção e isolamento medidos por toda a faixa, estático e dinâmico.
• Registro da estabilidade de fase durante rotações contínuas à velocidade nominal.
• Testes mecânicos: torque através de extremos de temperatura, runout na interface rotativa, testes de resistência para validar a vida mínima.
• Screening ambiental em amostras: ciclos térmicos, calor e humidade, e vibração segundo normas aplicáveis.

Especificações técnicas

• Brand: Ingiant
• Nome comercial: Ingiant Medium Frequency Slip-Ring
• Faixa de frequência: 1–5,25 GHz (padrão)
• Canais: 3 canais independentes 50Ω
• Tipo de conector (padrão): SMA‑F (50Ω)
• Potência média por canal: 10 W
• VSWR (máx): CH1 1,5; CH2/CH3 1,6
• Perda de inserção (máx): CH1 1,0 dB; CH2/CH3 1,2 dB
• Isolamento (mín): 50 dB
• Estabilidade de fase: ±2° a ±4° dependendo do canal
• Velocidade máxima de rotação: 30 rpm (velocidades superiores mediante pedido)
• Vida útil (mín): 5.000.000 de revoluções
• Torque máximo: 0,6 N·m à temperatura ambiente
• Temperatura de operação: -40°C a +70°C
• Temperatura de armazenamento: -50°C a +85°C
• Humidade relativa (máx): 95%
• Grau de proteção: IP51 (personalizável)
• Material do invólucro: liga de alumínio com oxidação condutiva
