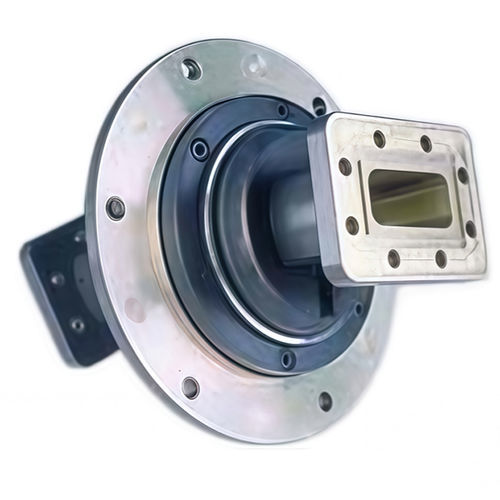

Anel coletor para a indústria aeronáutica HS-1RJ-006

marítimopara antenas de radarrobusto

Descrição curta
Esta junta rotativa RF monocanal para guia de onda WR187/G opera em 5,4–5,9 GHz e foi desenvolvida para transmissão RF de alta potência em plataformas rotativas, comum em aplicações aeroespaciais e radar. Suporta 1,1 MW em pico e 4 kW em média, mantendo baixo VSWR e baixa perda de inserção; vida mecânica de 6×10⁶ revoluções e proteção IP65.

Modelo
HS-1RJ-006

Características

• Desempenho RF de precisão para 5,4–5,9 GHz (banda C): VSWR ≤1,2 e perda de inserção ≤0,2 dB para reduzir reflexões e preservar a integridade do sinal.
• Capacidade de alta potência: 1,1 MW pico e 4 kW média para sistemas de transmissão exigentes.
• Longa vida mecânica: projetado para 6×10⁶ revoluções com rolamentos de precisão e construção robusta para operação contínua.
• Proteção ambiental: grau IP65 e faixa de temperatura de operação 0 °C a +55 °C.
• Especificações mecânicas: projeto monocanal WR187/G; velocidade máxima de rotação 10 RPM.

Especificações técnicas (tabela)
Parâmetro — Especificação
Faixa de frequência — 5,4–5,9 GHz
Tamanho da guia de onda — WR187/G
Canais — Monocanal
Potência de pico — 1,1 MW
Potência média — 4 kW
VSWR — ≤1,2
Perda de inserção — ≤0,2 dB
Velocidade máxima de rotação — 10 RPM
Vida útil — 6×10⁶ revoluções
Proteção — IP65
Temperatura de operação — 0 °C a +55 °C

Aplicações

• Sistemas de radar (aeronáuticos, terrestres, marítimos)
• Antenas de comunicação por satélite
• Equipamentos RF industriais de alta potência
• Plataformas de comunicação rotativas
• Sistemas RF militares e aeroespaciais

Principais benefícios para o comprador

• Minimiza perda e distorção do sinal em enlaces RF rotativos
• Fornece desempenho confiável em aplicações de alta potência
• Reduz a manutenção com vida útil estendida
• Assegura operação estável em ambientes adversos (IP65)
• Facilita a integração em sistemas de guia de onda WR187

Especificações técnicas

• Faixa de frequência: 5,4–5,9 GHz
• Tamanho da guia de onda: WR187/G
• Canais: Monocanal
• Potência de pico: 1,1 MW
• Potência média: 4 kW
• VSWR: ≤1,2
• Perda de inserção: ≤0,2 dB
• Velocidade máxima de rotação: 10 RPM
• Vida útil: 6×10⁶ revoluções
• Proteção: IP65
• Temperatura de operação: 0 °C a +55 °C
