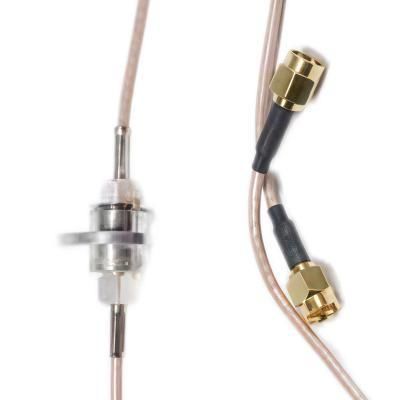

Anel coletor para redes de telecomunicações HS-02RJ-005para instrumento de mediçãopara videomonitoramentopara antenas de radar
Guardar nos favoritos
Comparar
Características
- Aplicações
- para antenas de radar, para instrumento de medição, para redes de telecomunicações, para videomonitoramento
- Outras características
- multivias, SMA, com conector RF coaxial
- Tensão
48 V
- Corrente primária
0,5 A
- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 60 rpm
(377 rad.min-1)- Número de contatos
2 unit
Descrição
Descrição curta
Detalhes do produto
Características / especificações técnicas
- Junta rotativa RF HS-02RJ-005 de 2 canais SMA-M
- Frequência de operação DC–3,0 GHz, impedância nominal 50 Ω, potência média máxima 18 W
- Perda de inserção máxima ≤2,4 dB, VSWR máximo ≤1,35, velocidade máxima de rotação 60 rpm, vida mínima 250.000 revoluções
- Grau de proteção IP51; faixa de temperatura de operação −40°C a +85°C; capacidade de transporte DC 0,5 A / 48 VDC; adequado para sistemas rotativos de alta frequência
Detalhes do produto
- Projetado para transmissão fiável de sinais RF em conjuntos rotativos e integrações com anéis coletores
- Configuração de dois canais SMA-M que fornece largura de banda DC–3,0 GHz com interface 50 Ω padrão
- Perda de inserção reduzida e VSWR controlado, combinados com capacidade de potência e longa vida mecânica para operação contínua
- Casos de uso típicos: subsistemas de radar, antenas de comunicação em plataformas rotativas, equipamentos de teste e medição, sistemas de vigilância
Características / especificações técnicas
- Modelo: HS-02RJ-005
- Canais: 2
- Tipo de conector: SMA-M
- Faixa de frequência: DC - 3,0 GHz
- Impedância: 50 Ω
- Potência média máxima: 18 W
- Perda de inserção máxima: ≤ 2,4 dB
- VSWR máximo: ≤ 1,35
- Velocidade máxima de rotação: 60 rpm
- Vida mínima: 250.000 revoluções
- Grau de proteção: IP51
- Temperatura de operação: -40°C ~ +85°C
- Capacidade de transporte DC: 0,5 A / 48 VDC
- Aplicações típicas: radar, sistemas de comunicação, equipamentos de teste, sistemas de vigilância
