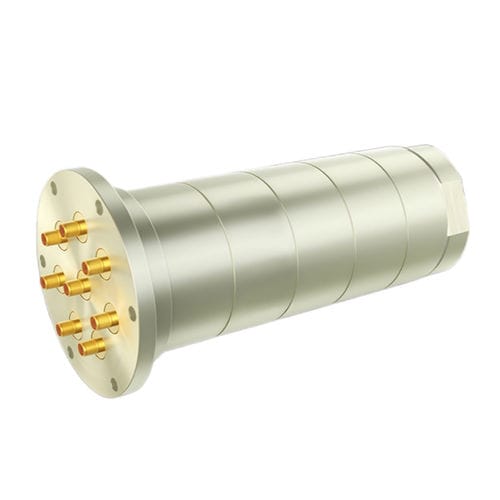

Anel coletor para a indústria aeronáutica HS-8RJ-001

para aplicações industriaispara mesa rotativapara antenas de radar

Visão geral
O HS-8RJ-001 é um anel coletor RF de alto desempenho com 8 canais e conectores SMA-F, concebido para transferência fiável de sinais de alta frequência em sistemas rotativos. Fornece baixa perda de inserção, VSWR controlado e alta isolação entre canais para manter a integridade RF em aplicações aeronáuticas e de radar. Potência nominal 10 W, proteção IP65 e vida mecânica de 5 milhões de rotações.

Principais capacidades

• Oito canais RF com interfaces SMA-F (50 Ω)
• Suporte de frequência: canais 1–3 até 0–8 GHz; canais 4–8 até 0–6 GHz
• Baixa perda de inserção e VSWR otimizado para minimizar degradação do sinal
• Alta isolação entre canais para prevenir interferências
• Projeto mecânico robusto: proteção IP65, intervalo operacional -40 °C a +65 °C, até 5 milhões de rotações

Aplicações típicas

• Sistemas aeroespaciais e telemetria embarcada
• Antenas de radar e vigilância
• Plataformas rotativas e sistemas industriais que necessitam de transferência RF

Especificações técnicas

• Modelo: HS-8RJ-001
• Canais: 8
• Tipo de conector: SMA-F (fêmea), 50 Ω
• Faixa de frequência: Canal 1–3: 0 ~ 8 GHz; Canal 4–8: 0 ~ 6 GHz
• Potência nominal: 10 W (máx.)
• VSWR: ≤ 1,6
• Perda de inserção: ≤ 1,5 dB
• Isolamento: ≥ 70 dB
• Velocidade máxima de rotação: 60 RPM
• Vida mecânica: 5 000 000 rotações
• Grau de proteção: IP65
• Temperatura de operação: -40 °C ~ +65 °C
