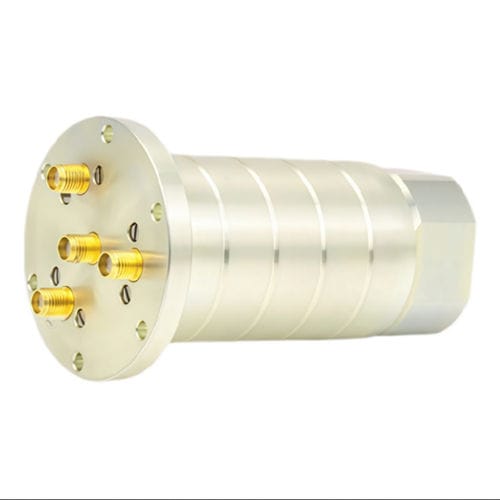

Anel coletor de baixo torque HS-04RJ-001

multiviascom conector RF coaxialSMA

Descrição curta
Esta junta rotativa RF de 4 canais (modelo HS-04RJ-001) fornece transmissão confiável entre componentes estacionários e giratórios através de conectores SMA fêmea (50 Ω). Abrange 0–4 GHz, suporta até 50 W por canal e foi projetada para longa vida mecânica e uso industrial/externo com classificação IP65.

Principais características

• 4 canais RF independentes: transmissão simultânea de quatro sinais 0–4 GHz separados.
• Faixa de frequência ampla: cobertura 0–4 GHz.
• Alta capacidade de potência: 50 W potência máxima de entrada por canal.
• Desempenho elétrico superior:
  • Perda de inserção: ≤ 1 dB.
  • VSWR: ≤ 1.5.
  • Isolamento entre canais: 55 dB.
• Interface padrão: conectores SMA fêmea (50 Ω).
• Design mecânico robusto:
  • Velocidade máxima: 60 RPM.
  • Vida mecânica: 5,000,000 rotações.
  • Operação com baixo torque.
  • Proteção contra ingressos: IP65.
• Ampla faixa ambiental: temperatura de operação -40°C a +65°C.

Especificações de desempenho

• Número de canais: 4
• Faixa de frequência: 0–4 GHz
• Impedância: 50 Ω
• Tipo de conector: SMA fêmea
• Potência por canal: 50 W (máx.)
• Perda de inserção: ≤ 1 dB
• VSWR: ≤ 1.5
• Isolamento entre canais: 55 dB
• Velocidade máxima de rotação: 60 RPM
• Vida mecânica: 5,000,000 rotações
• Classificação de proteção: IP65
• Temperatura de operação: -40°C a +65°C

Benefícios para compradores profissionais

• Minimiza a degradação do sinal com baixa perda de inserção e VSWR controlado, adequado para sistemas RF críticos.
• Evita interferências através de alto isolamento entre canais, permitindo múltiplos sinais independentes.
• Oferece operação de longo prazo com 5,000,000 rotações e proteção IP65 para instalações industriais e externas.
• Facilita a integração com conectores SMA fêmea padrão e formato mecânico compacto.
• Opera em temperaturas extremas para ambientes exigentes.

Aplicações típicas

• Sistemas de radar (controle de tráfego aéreo, naval, terrestre)
• Antenas de comunicação via satélite (SATCOM)
• Equipamentos de teste e medição RF
• Automação industrial e máquinas rotativas
• Sistemas de telecomunicações
• Plataformas militares e aeroespaciais

Especificações técnicas

• Modelo: HS-04RJ-001
• Número de canais: 4
• Faixa de frequência: 0–4 GHz
• Impedância: 50 Ω
• Tipo de conector: SMA fêmea
• Potência por canal: 50 W (máx.)
• Perda de inserção: ≤ 1 dB
• VSWR: ≤ 1.5
• Isolamento entre canais: 55 dB
• Velocidade máxima de rotação: 60 RPM
• Vida mecânica: 5,000,000 rotações
• Classificação de proteção: IP65
• Temperatura de operação: -40°C a +65°C
