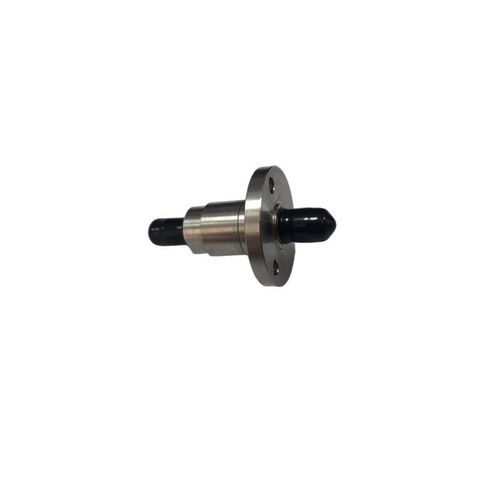

Anel coletor industrial HS-01RJ-18G

para instrumento de mediçãopara antenas de radarem aço inoxidável

Descrição curta

• Junção rotativa RF de canal único (anel deslizante)
• Modelo: HS-01RJ-18G
• Canal: 1
• Interface: SMA-F (50Ω)
• Faixa de frequência: DC~18GHz
• Velocidade máx.: 300RPM
• Material: Aço inoxidável
• Classificação IP: IP41
• Vida útil: ≥10 milhões de revoluções

Visão geral do produto
Esta junção rotativa RF de canal único fornece transferência contínua de sinais de alta frequência entre estruturas fixas e rotativas. Conta com flange compacta e carcaça em aço inoxidável projetada para antenas rotativas e sistemas de radar.

Principais características e vantagens

• Cobertura ampla DC–18GHz com impedância 50Ω.
• Potência suportada por banda: 100W (DC–2GHz), 50W (2–8GHz), 25W (8–15GHz), 20W (15–18GHz).
• Baixa reflexão e perda: VSWR ≤1,25 (máx.), perda de inserção ≤0,3 dB (máx.).
• Compacto e robusto: diâmetro da flange 25,40 mm; construção em aço inoxidável; IP41.
• Alta velocidade e longa vida útil: até 300RPM e ≥10 milhões de revoluções.
• Faixa de temperatura: -40°C a +80°C; conforme GJB150 para umidade, vibração e choque.
• Interface SMA-F padrão para integração direta.

Aplicações

• Sistemas de radar e antenas rotativas
• Comunicações via satélite e plataformas de rastreamento
• Bancadas de teste de micro-ondas e equipamentos de medição
• Automação industrial que requer transferência RF a 360°

Especificações técnicas
Parâmetro: Especificação
Canal: 1
Interface: SMA-F (50Ω)
Faixa de frequência: DC~18GHz
Potência média: 100W@DC-2GHz, 50W@2-8GHz, 25W@8-15GHz, 20W@15-18GHz
VSWR (Máx): 1,25
Perda de inserção (Máx): 0,3 dB
Velocidade máx.: 300RPM
Torque: ≤0,5 N·m
Vida útil: ≥10 milhões de revoluções
Material: Aço inoxidável
Classificação IP: IP41
Temp. operação: -40°C ~ +80°C

Detalhes do modelo

• Modelo: HS-01RJ-18G
• Canais: 1
• Interface: SMA-F, 50Ω
• Faixa de frequência: DC a 18 GHz
• Potências: 100W (DC–2GHz); 50W (2–8GHz); 25W (8–15GHz); 20W (15–18GHz)
• VSWR máx.: 1,25
• Perda de inserção máx.: 0,3 dB
• Velocidade máx.: 300 RPM
• Torque: ≤0,5 N·m
• Vida útil: ≥10 milhões de revoluções
• Carcaça: Aço inoxidável
• Proteção: IP41
• Temperatura de operação: -40°C a +80°C
