Anel coletor multivias HS-04RJ-040

de radiofrequênciade radiofrequênciacom conector RF coaxial

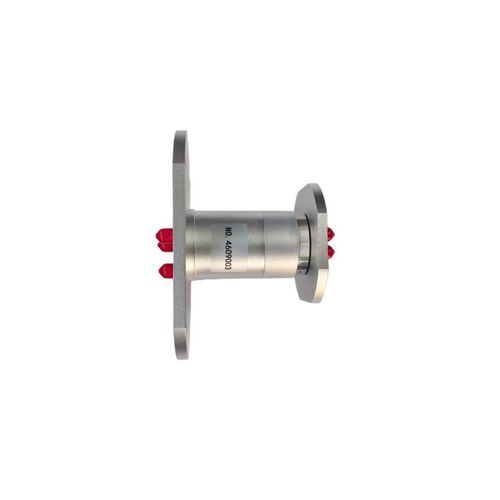

Visão geral do produto
O junta rotativa RF de 4 canais (slip ring híbrido) foi projetado para transmitir quatro sinais de alta frequência independentes juntamente com alimentação elétrica através de uma interface rotativa, garantindo integridade de sinal e confiabilidade mecânica para aplicações industriais exigentes e antenas de radar.

Descrição curta

• Modelo: HS-04RJ-040
• Canais: 4 canais (CH1–CH4)
• Interface: SMA-F (50 Ω)
• Frequência: DC – 2,5 GHz
• Potência: 200 W (pico) / 20 W @ 1 GHz (média)
• Elétrico: 2 A / 440 VAC/DC
• Proteção & Vida útil: IP51 / 5 000 000 de revoluções
• Velocidade: 100 rpm

Principais características e vantagens

• Transmissão híbrida: Integra 4 canais RF com contatos elétricos (corrente nominal 2 A, 440 VAC/DC máx.) numa unidade compacta para transmissão combinada de RF e energia.
• Alta capacidade de potência: Suporta até 200 W de pico e 20 W de média @ 1 GHz por canal.
• Desempenho RF superior: Baixo VSWR (máx. 1,3) e baixa perda de inserção (máx. 0,5 dB) para minimizar reflexões e distorções.
• Construção robusta: Grau de proteção IP51; isolamento típico ~50 dB e baixa variação de resistência de contato para isolamento RF confiável.
• Durável & rápido: Projetado para até 100 rpm com vida útil mínima de 5 000 000 de revoluções.
• Pronto para ambientes severos: Operacional em ampla faixa de temperatura com alta tolerância à humidade.

Aplicações
Indicado para radares de controlo de tráfego aéreo, antenas rotativas, comunicações por satélite, mesas de ensaio de micro-ondas e sistemas automatizados que exijam transmissão contínua de RF e alimentação a 360°.

Personalização & Suporte
Opções OEM/ODM disponíveis para faixas de frequência personalizadas, conectores alternativos (ex.: N-type, TNC, 2.92 mm), tamanhos de flange e configurações híbridas conforme os requisitos do sistema.

Características / especificações técnicas

• Modelo: HS-04RJ-040
• Canais: 4 (CH1–CH4)
• Interface RF: SMA-F, 50 Ω
• Faixa de frequência: DC – 2,5 GHz
• Potência de pico: 200 W por canal (pico)
• Potência média: 20 W por canal @ 1 GHz
• Contactos elétricos: Corrente nominal 2 A
• Tensão máxima de funcionamento: 440 VAC/DC
• VSWR: Máx. 1,3
• Perda de inserção: Máx. 0,5 dB
• Isolamento: ~50 dB
• Variação da resistência de contacto: Máx. ~10 mΩ
• Grau de proteção: IP51
• Velocidade de rotação: Até 100 RPM
• Vida útil: Mínimo 5 000 000 de revoluções
• Temperatura de funcionamento: -30 °C a +80 °C
• Humidade: Até 85 % HR
