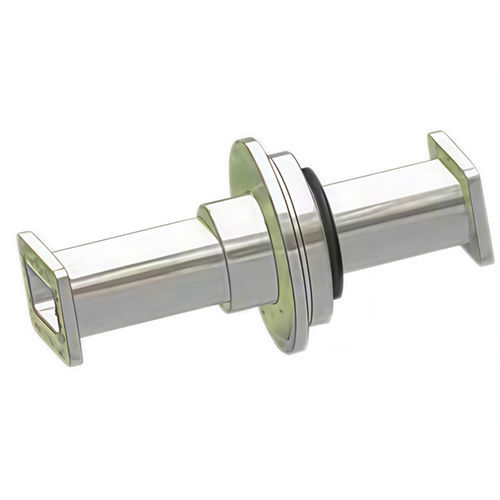

Anel coletor para redes de telecomunicações HS-1RJ-005

industrialpara antenas de radarem liga metálica

Descrição curta

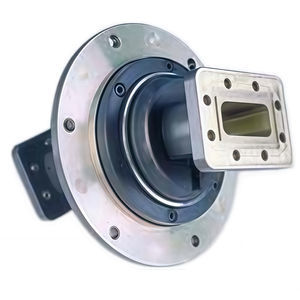

Junta rotativa de guia de ondas WR284/G de canal único otimizada para 2,70–2,90 GHz. Fornece 1 MW de pico e 1 kW de potência média, com VSWR ≤1,2 e perda de inserção ≤0,2 dB. Velocidade máxima de rotação 10 rpm, vida útil nominal 6×10^6 ciclos, grau de proteção IP65, temperatura de operação 0°C a +55°C. Indicada para radar, comunicações via satélite e sistemas RF industriais de alta potência.

Principais características

• Frequência central e desempenho de potência: Opera em 2,70–2,90 GHz (WR284/G). Suporta 1 MW de pico e 1 kW médio, VSWR ≤1,2 e perda de inserção ≤0,2 dB para minimizar a degradação do sinal e garantir entrega eficiente de potência.
• Durabilidade mecânica e vida rotacional: Projetada para operação contínua até 10 rpm com vida útil de 6×10^6 ciclos. Fabricada em liga de alta resistência e resistente à corrosão com rolamentos e vedações de precisão para suportar vibrações e rotações repetidas.
• Proteção ambiental e faixa de operação: Classificação IP65 (à prova de poeira e protegida contra jatos de água de baixa pressão). Classificada para operação entre 0°C e +55°C para implantações internas/externas em ambientes severos.
• Engenharia e integração: Interface de guia de ondas WR284/G usinada com tolerâncias industriais para integração direta com componentes padrão. Blindagem EMI e recursos claros de montagem/alinhamento simplificam a instalação.
• Garantia de qualidade e conformidade: Testada em fábrica quanto a VSWR, perda de inserção, capacidade de potência, resistência à rotação e resistência ambiental; conforme às diretrizes IEEE aplicáveis e sujeita a rigorosos controles de qualidade.

Tabela do produto
Configuração de canal : Canal único : Simplifica integração para aplicações de sinal único, reduz complexidade e custo
Padrão de guia de ondas : WR284/G : Compatível com componentes WR284/G padrão, não requer adaptadores personalizados
Faixa de frequência : 2,70–2,90 GHz : Otimizado para aplicações de média/alta frequência (radar, comunicações via satélite)
Potência de pico : 1 MW : Suporta aplicações RF de alta intensidade, adequado para transmissores de alta potência
Potência média : 1 kW : Suporta operação contínua de alta potência sem aquecimento ou perda de desempenho
VSWR : ≤1,2 : Minimiza reflexão de sinal, assegura casamento de impedância e integridade do sinal
Perda de inserção : ≤0,2 dB : Reduz desperdício de potência, maximiza eficiência energética e qualidade do sinal
Velocidade rotacional máxima : 10 rpm : Suporta rotação contínua de antenas e máquinas, assegura operação suave
Vida útil : 6×10^6 ciclos : Confiabilidade a longo prazo, reduz custos de manutenção e substituição
Grau de proteção : IP65 : À prova de poeira e resistente à água, adequado para ambientes difíceis internos/externos
Temperatura de operação : 0°C–+55°C : Adaptável a diversos climas, confiável em muitas condições de campo e industriais
Material mecânico : Liga de alta resistência, resistente à corrosão : Suporta esforços de rotação e desgaste ambiental, prolonga vida útil
Conformidade : Normas IEEE : Atende requisitos industriais globais, garante compatibilidade com sistemas internacionais

Especificações técnicas

• Modelo: HS-1RJ-005
• Configuração de canal: Canal único
• Padrão de guia de ondas: WR284/G
• Faixa de frequência: 2,70–2,90 GHz
• Potência de pico: 1 MW
• Potência média: 1 kW
• VSWR: ≤1,2
• Perda de inserção: ≤0,2 dB
• Velocidade rotacional máxima: 10 rpm
• Vida útil: 6×10^6 ciclos
• Grau de proteção: IP65
• Temperatura de operação: 0°C a +55°C
• Material mecânico: Liga de alta resistência, resistente à corrosão
• Conformidade: Normas IEEE
• Aplicações típicas: Radar, comunicações via satélite, sistemas RF industriais de alta potência
