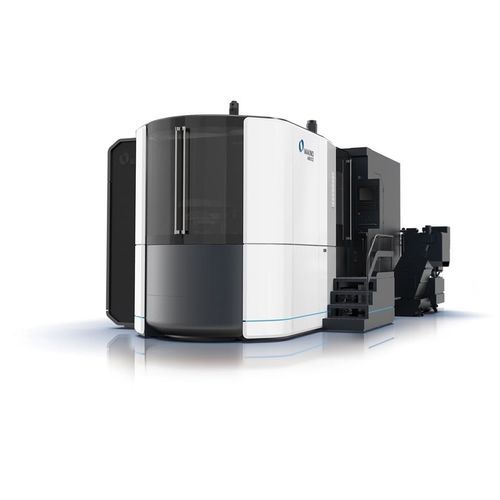

Centro de usinagem CNC de 5 eixos a900Z

horizontal60 ferramentascom acionamento direto

Visão geral
O Makino a900Z é um centro de usinagem horizontal 5 eixos com quinto eixo tipo Z integrado de fábrica, projetado para usinar geometrias complexas com menos setups. Suporta peças de grande porte até Φ1250×1000 mm e carga máxima de pallet de 1200 kg, oferecendo elevada capacidade de remoção de material sobre um leito nivelado a três pontos e alta rigidez.

Detalhes do produto
A cinemática da máquina minimiza os comprimentos dos caminhos de força através do spindle e da peça, transferindo eficientemente as cargas de corte para o leito a três pontos. Essa configuração maximiza as taxas de remoção de material e prolonga a vida útil das ferramentas graças à alta rigidez do sistema, com base na comprovada plataforma HMC da série nx.

Principais características

• Quinto eixo tipo Z integrado de fábrica (capacidade 5 eixos)
• Projetado para reduzir setups de fixação em geometrias complexas
• Projeto cinemático que minimiza caminhos de força spindle/peça
• Leito nivelado a três pontos para transferência eficiente de cargas de corte e forças reativas
• Alta rigidez do sistema para maximizar remoção de material e vida útil de ferramentas
• Baseado na comprovada plataforma HMC 4 eixos da série nx

Especificações técnicas

• Marca: Makino
• Modelo: a900Z
• Categoria do produto: Centro de usinagem horizontal 5 eixos
• Tamanho máximo da peça: Φ1250 × 1000 mm
• Carga máxima do pallet: 1200 kg
• Tamanho do pallet: 800 × 800 mm
• Cursos (X/Y/Z): 1400 / 1200 / 1185–1265 mm
• Eixos B/C: B 360° / C 180°
• Spindle: BT50 (opção HSK-A100)
• Rotação do spindle: 20–10000 min⁻¹ (opções 8000, 15000)
• Avanço rápido (X/Y/Z): 60000 mm/min
• Magazine de ferramentas: 60 ferramentas (opção 185)
• Comprimento/diâmetro máx. da ferramenta: 900 mm / até 356 mm
