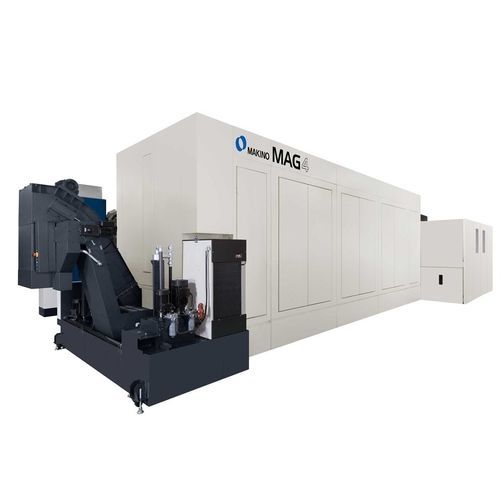

Centro de usinagem CNC de 5 eixos MAG4

horizontalpara alumínio120 ferramentas

Visão geral do produto
O MAG4, centro de usinagem horizontal 5 eixos, foi concebido para usinagem aeronáutica de alta produtividade de peças monolíticas em alumínio, grandes e complexas. Oferece deslocamentos X e Y maiores e um palete mais amplo em comparação com os modelos MAG3, permitindo acesso em cinco faces a componentes estruturais de grande porte, como nervuras de asa. O MAG4 integra um fuso de 33.000 rpm e 130 kW com aceleração rápida e refrigeração through-spindle para maximizar a remoção de material.

Principais características

• Fuso de 33.000 rpm combinado com 130 kW para elevada capacidade de remoção de material.
• Deslocamentos X e Y alargados e palete maior para usinagem de grandes estruturas aeronáuticas.
• Fuso compacto e ponto de pivô curto para excelente acessibilidade em cinco faces e redução de set-ups.
• Altas velocidades de avanço rápido e de corte para maximizar o tempo de fuso em corte.
• Refrigeração through-spindle com suporte de alta pressão para estratégias de corte avançadas.
• Trocador automático de ferramentas (ATC) com opções de grande capacidade (120 padrão, 180 opcional).

Compatibilidade / Integração
Compatível com os sistemas automáticos de transferência e armazenamento de paletes Makino MMC2. O MAG4 pode ser configurado para operação prolongada sem supervisão e integrado em fluxos de produção aeronáuticos de alta produtividade, suportando automação de paletes e produção lights-out programada.

Características / especificações técnicas

• Palete: 3.500 x 2.000 mm (137,8" x 78,7").
• Deslocamento (métrico): X: 4.000 mm, Y: 2.200 mm, Z: 800 mm.
• Deslocamento (imperial): X: 157,5", Y: 86,6", Z: 31,5".
• Eixo A: ±110°.
• Eixo C: 360°.
• Velocidade e potência do fuso: 33.000 rpm – 130 kW (174 HP).
• Avanço rápido (métrico): X: 62,7 m/min, Y: 50,0 m/min, Z: 60,0 m/min.
• Avanço rápido (imperial): X: 2.468 ipm, Y: 1.968 ipm, Z: 2.362 ipm.
• Velocidade de corte (métrico): 50,0 m/min.
• Velocidade de corte (imperial): 1.968 ipm.
• Peça máxima (métrico): 4.000 x 2.000 x 700 mm.
• Peça máxima (imperial): 157,5" x 78,7" x 27,6".
• Carga máxima: 4.000 kg (8.818 lbs).
• Capacidade ATC: 120 (opcionalmente 180).
• Diâmetro máximo de ferramenta: 100 mm (3,9").
• Peso máximo de ferramenta: 8 kg (17,6 lbs).
• Capacidade ATC opcional: Sim.
• Refrigeração through-spindle: 1,5 MPa (217 psi).
