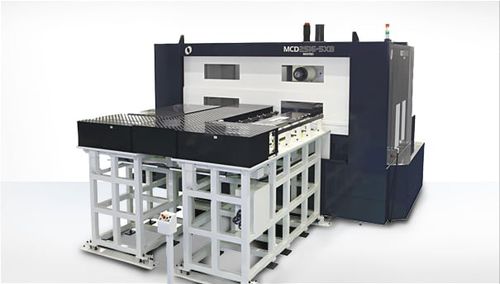

Centro de usinagem CNC de 5 eixos MCD2516-5XB

horizontal60 ferramentas120 ferramentas

Visão geral do produto
O MCD2516-5XB é um centro de usinagem horizontal 5 eixos projetado para indexação multiface e usinagem simultânea em 5 eixos de peças grandes e complexas para os setores aeroespacial e industrial. Combina fixação de grande capacidade com feedback de alta precisão e medidas de estabilidade térmica para produção consistente e de alta precisão.

Principais características

• Fuso padrão 6.000 rpm, com opções de fusos de maior velocidade para aplicações específicas.
• Capacidade para peças grandes até 2.700 × 1.600 mm e carga útil cerca de 2.000 kg (≈4.400 lb), dependendo da configuração.
• Feedback por escala de 0,1 µm para posicionamento preciso.
• Sistemas de estabilidade térmica incluindo Makino Thermal Stabilizer; Câmara Térmica opcional para controlo rigoroso de temperatura.
• Eixos A e B com indexação de 0,0001° para usinagem multiface de alta precisão e controlo 5 eixos simultâneo.
• Capacidade de indexação multiface para processamento eficiente de componentes grandes e assimétricos.
• Magazine de ferramentas padrão 30 posições (opções: 60, 99, 120).

Dimensões / capacidade (valores selecionados)
Placa: 1800 × 1000 mm
Percursos: X 2500 mm, Y 1600 mm, Z 1300 mm
Peça máxima (exemplo): até 2700 × 1600 mm R (dependente da geometria; algumas configurações apresentam envelopes restritos como 2400 × 1100 × 790 mm)
Carga máxima: ≈2000 kg (≈4.400 lb)

Notas

• Avanço rápido (métrico): 16.000 mm/min.
• Velocidade de avanço de corte (valores da ficha): 630 in/min (listado em imperial).
• Diâmetro máximo de ferramenta (listado em imperial): 11,81".

Especificações técnicas

• Modelo: MCD2516-5XB
• Tipo: centro de usinagem horizontal 5 eixos
• Velocidade do fuso: 6.000 rpm (padrão)
• Tamanho da placa: 1800 × 1000 mm
• Percursos: X 2500 mm; Y 1600 mm; Z 1300 mm
• Eixo A: 130° (–110° a +20°)
• Eixo B: ±225°
• Capacidade ATC: 30 (opções: 60, 99, 120)
• Feedback & precisão: feedback por escala 0,1 µm; indexação A/B 0,0001°
• Medidas térmicas: Makino Thermal Stabilizer; Câmara Térmica opcional
