Centro de usinagem CNC de 5 eixos MCD1516-5XA
horizontal60 ferramentas120 ferramentas

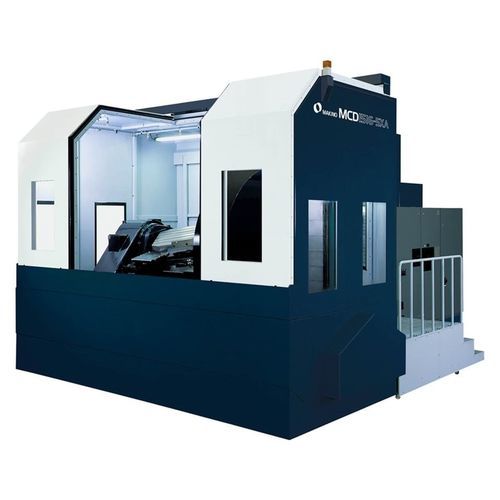

Centro de usinagem CNC de 5 eixos - MCD1516-5XA - MAKINO Milling Machine - horizontal / 60 ferramentas / 120 ferramentas
Centro de usinagem CNC de 5 eixos - MCD1516-5XA - MAKINO Milling Machine - horizontal / 60 ferramentas / 120 ferramentas
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
horizontal
Número de ferramentas
30 ferramentas, 60 ferramentas, 120 ferramentas
Aplicações
para moldes, para peças de grandes dimensões
Outras características
de alta velocidade
Curso X

1.500 mm
(59,06 in)

Curso Y

1.600 mm
(62,99 in)

Curso Z

1.300 mm
(51,18 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Velocidade de avanço no eixo X

16.000 mm/min
(10,5 in/s)

Velocidade de avanço no eixo Y

16.000 mm/min
(10,5 in/s)

Velocidade de avanço no eixo Z

16.000 mm/min
(10,5 in/s)

Capacidade máx. da mesa

5.060 lb
(2.295 kg)

Peso máx. das ferramentas

66 lb
(29,9 kg)

Descrição

Visão geral do produto
Centro de usinagem horizontal 5 eixos com estrutura trunnion, projetado para usinagem eficiente de peças grandes e geometria complexa. Indicado para peças paletizadas com redução de operações de setup.

Descrição detalhada
Centro de usinagem 5 eixos tipo trunnion com palete 1000 × 1000 mm e carga máxima por palete até 2300 kg. Rotação de spindle padrão 6000 min-1; spindle tipo barra opcional com curso de 300 mm e spindles RJ de alta velocidade (15000 / 18000 min-1) disponíveis. As superfícies de guia de deslizamento semi‑flutuante mantêm a resistência de deslizamento constante independentemente da carga da peça, reduzindo folgas. Estabilizador de coluna de série para limitar variações de atitude e estabilizar usinagens prolongadas. Máquina com proteção anticorrosão/salpicaduras completa e câmara com controle de temperatura opcional para gestão térmica.

Principais características
  • Estrutura trunnion que permite usinagem 5 eixos eficiente de peças de grande porte
  • Spindle padrão 6000 min-1; spindle tipo barra (curso 300 mm) e spindle RJ de alta velocidade (15000 / 18000 min-1) opcionais
  • Guias semi‑flutuantes para estabilizar resistência ao deslizamento e reduzir folgas
  • Estabilizador de coluna de série para manter precisão em ciclos longos
  • Proteção integral anti‑salpicos e câmara com controle de temperatura opcional para controle térmico


Principais especificações (resumo)
  • Modelo: MCD1516-5XA
  • Estrutura: Centro de usinagem horizontal 5 eixos trunnion
  • Tamanho do palete: 1000 × 1000 mm
  • Cursos dos eixos: X 1500 mm / Y 1600 mm / Z 1300 mm
  • Faixa eixos rotativos: A 115° (−100 a +15°) / B 360°
  • Rotação do spindle: 10–6000 min-1 (opções: 4000, 8000, 15000, 18000 min-1)
  • Extremidade do spindle: cone 7/24 #50 (opção: HSK-A100)
  • Tamanho máximo da peça: Φ2000 × SR1530 mm (com restrições)
  • Carga máxima do palete: 2300 kg
  • Capacidade de ferramentas: 30 ferramentas padrão (opções: 60, 99, 120)
  • Comprimento máximo da ferramenta: 750 mm
  • Diâmetro máximo da ferramenta: 125 / 300 mm (sem restrição / com restrição)
  • Massa máxima da ferramenta: 30 kg
  • Avanço rápido/corte: X/Y/Z 16000 mm/min / B 1440°/min / A 720°/min
