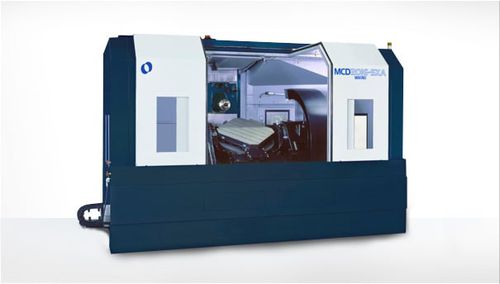

Centro de usinagem CNC de 5 eixos MCD2016-5XA

horizontal60 ferramentas120 ferramentas

Visão geral
Projetado para usinagem de moldes em 5 eixos, o centro de usinagem horizontal MCD2016-5XA oferece indexação multiface e controle simultâneo de 5 eixos para produção de moldes em alta velocidade e precisão. O fuso padrão de 6 000 rpm e a construção para trabalho pesado permitem usinar peças até ø2000 mm e 5 060 lbs (≈ 2,3 toneladas).

Resumo técnico

• Retroação de alta precisão e estabilidade térmica: retroação de escala 0,1 µm com Makino Thermal Stabilizer de série; Thermal Chamber disponível como opcional.
• Eixos A e B: indexação de 0,0001° para usinagem multiface precisa e controlo simultâneo de 5 eixos.
• Projetado para usinagem pesada e indexação multiface de grandes peças de moldes.

Especificações principais (tabela)
Pallet: 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm
Eixo A: 115° (-100° a +15°)
Eixo B: 360°
Eixo C: Nenhum
RPM do fuso: 6 000 rpm
Avanço rápido: 16 000 mm/min
Avanço de corte: 630 in/min
Peça máxima: ø2000 x 1520 mm R
Capacidade máxima: 5 060 lbs.
Capacidade ATC: 30 (60, 99, 120)
Diâmetro máximo da ferramenta: 11,81"

Características / especificações técnicas

• Modelo: MCD2016-5XA
• Tipo de máquina: Centro de usinagem horizontal 5 eixos
• Tamanho do pallet: 1000 mm
• Deslocamentos (X × Y × Z): 2000 mm × 1600 mm × 1300 mm
• Curso eixo A: 115° (-100° a +15°)
• Curso eixo B: 360°
• Eixo C: Nenhum
• Velocidade do fuso: 6 000 rpm (padrão)
• Avanço rápido: 16 000 mm/min
• Avanço de corte: 630 in/min
• Capacidade máxima da peça: ø2000 × 1520 mm R
• Capacidade máxima: 5 060 lbs (≈ 2,3 toneladas)
• Capacidade ATC: 30 ferramentas (opções: 60, 99, 120)
• Diâmetro máximo da ferramenta: 11,81"
• Resolução de feedback: retroação de escala 0,1 µm
• Precisão de indexação: eixos A/B indexação 0,0001°
• Estabilidade térmica: Makino Thermal Stabilizer de série; Thermal Chamber opcional
• Aplicação prevista: indexação multiface e usinagem simultânea 5 eixos de grandes peças de moldes
