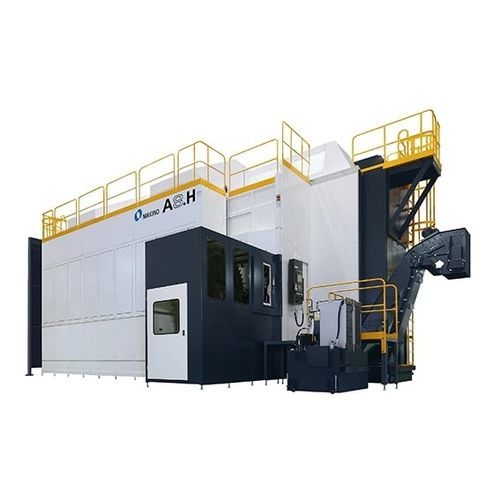

Centro de usinagem CNC de 5 eixos MAG A8.H

horizontalpara alumínio120 ferramentas

Visão geral
O MAG A8.H é um centro de usinagem horizontal 5 eixos projetado para usinagem aeroespacial de alta produtividade de peças monolíticas grandes e complexas em alumínio. Em comparação com máquinas MAG menores, oferece percursos e pallet maiores, integrando um fuso de alta velocidade de 33.000 rpm e 130 kW e movimentos rápidos de eixos para maximizar a remoção de material. O equipamento é adequado para operação prolongada sem supervisão quando integrado a sistemas automáticos de transferência e armazenamento de pallets.

Principais características

• Desenvolvido para usinagem aeroespacial de grandes peças monolíticas em alumínio
• Fuso 33.000 rpm, 130 kW para elevadas taxas de remoção de material
• Maiores percursos e tamanho de pallet comparado a modelos MAG menores
• Altas velocidades de deslocamento e avanços para maximizar o tempo de corte efetivo
• Fuso compacto e ponto de pivô curto para acessibilidade em cinco faces, minimizando setups e variação de processo
• Compatível com sistemas automáticos de transferência e armazenamento de pallets para operação prolongada sem supervisão

Especificações técnicas (selecionadas)

• Eixo A: 220° (-110° ~ +110°)
• Eixo C: 360°
• Velocidade do fuso: 33.000 rpm
• Potência do fuso: 130 kW
• Deslocamento rápido (X, Y, Z): 65.000 mm/min (5.560 IPM)
• Avanço de corte (X, Y, Z): 65.000 mm/min (5.560 IPM)
• Tamanho do pallet: 8.000 × 2.300 mm (315.0 in × 90.6 in)
• Percursos X × Y × Z: 8.200 mm × 2.500 mm × 650 mm (322.8 in × 98.4 in × 25.6 in)
• Peça máxima: 8.000 mm × 2.500 mm × 500 mm (com limitações)
• Carga máxima: 5.000 kg (11.000 lbs)
• Capacidade ATC: 120 ferramentas
• Tempo ferramenta-a-ferramenta: 13 s
• Tempo chip-a-chip: 20 s
• Comprimento máximo de ferramenta (HSK): 305 mm (12.0 in)
• Diâmetro máximo da ferramenta: 100 mm (3.9 in)
• Peso máximo da ferramenta: 8 kg (17.6 lbs)
