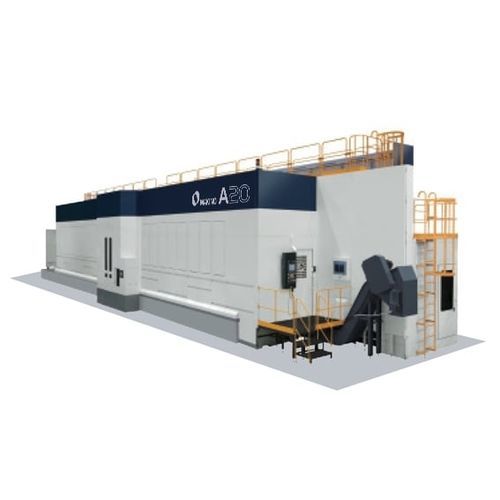

Centro de usinagem CNC de 5 eixos MAG A12-MAG A20.H

horizontalpara alumínio120 ferramentas

Visão geral
O MAG A12‑MAG A20.H é um centro de usinagem horizontal 5 eixos projetado para usinagem aeroespacial de alta produtividade de grandes peças monolíticas complexas em alumínio. Oferece percursos estendidos e grande capacidade de palete em comparação com modelos MAG menores, combinando um spindle de alta velocidade e alta potência com dinâmica de eixos rápida para maximizar a capacidade de remoção de material.

Principais características

• Spindle 33.000 rpm com 130 kW para altas taxas de remoção
• Percursos X/Y/Z estendidos e grande dimensão de palete para usinagem de grandes componentes aeroespaciais
• Spindle compacto e ponto de pivot curto para acessibilidade em cinco faces e redução de setups
• Altas velocidades rápidas e avanços de corte para maximizar o tempo de spindle em corte
• Preparado para automação: integração com sistemas automáticos de transferência e armazenamento de paletes para operação prolongada sem supervisão (opções disponíveis)

Especificações técnicas

• Palete: Até 20.000 x 2.300 mm
• Percursos X/Y/Z: Até 20.200 / 2.500 / 650 mm
• Eixo A: 220° (-110° a +110°)
• Eixo C: 360°
• Velocidade do spindle: 33.000 rpm
• Potência do spindle: 130 kW
• Deslocamento rápido (X/Y/Z): 65.000 mm/min
• Avanço de corte (X/Y/Z): 65.000 mm/min
• Envelope máximo da peça: Até 20.000 x 2.300 x 500 mm (com limitações)
• Carga máxima: Até 10.500 kg
• Capacidade ATC: 120 ferramentas
• Tool-to-tool: 13 s
• Chip-to-chip: 20 s
• Comprimento máximo de ferramenta (HSK): 305 mm
• Diâmetro máximo de ferramenta: 100 mm
• Peso máximo de ferramenta: 8 kg

Observações
A plataforma MAG A Series concentra-se em contornos de precisão rápidos, combinando velocidade e potência do spindle com alta dinâmica de eixos para maximizar o tempo produtivo de corte e reduzir setups e variação de processo.

Especificações (resumo)

• Dimensões da palete: Até 20.000 x 2.300 mm
• Percursos dos eixos: X até 20.200 mm; Y até 2.500 mm; Z até 650 mm
• Percurso eixo A: 220° (-110° a +110°)
• Percurso eixo C: 360°
• Spindle: 33.000 rpm, 130 kW
• Deslocamento rápido / avanço de corte: 65.000 mm/min (X/Y/Z)
• Envelope da peça: Até 20.000 x 2.300 x 500 mm
• Carga máxima: 10.500 kg
• Capacidade ATC: 120 ferramentas; tool-to-tool 13 s; chip-to-chip 20 s
• Comprimento máximo de ferramenta (HSK): 305 mm; diâmetro: 100 mm; peso: 8 kg
