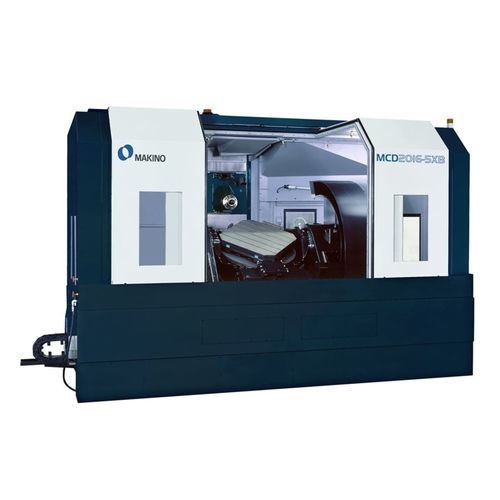

Centro de usinagem CNC de 5 eixos MCD2016-5XB

horizontal60 ferramentas120 ferramentas

Visão geral
O MCD2016-5XB é um centro de usinagem horizontal 5 eixos projetado para indexação multiface e usinagem simultânea em 5 eixos de peças de grande porte.

Resumo
O MCD2016-5XB apresenta indexação multiface e controlo simultâneo de 5 eixos para usinagem em alta velocidade e alta precisão de componentes grandes. É fornecido de série com um fuso de 6.000 rpm para usinagem pesada de peças até 2,3 m de diâmetro e carga útil até 2.000 kg. A máquina utiliza retroalimentação de escala de 0,1 µm e medidas de estabilidade térmica, incluindo o Makino Thermal Stabilizer (padrão) e Thermal Chamber opcional, para manter a precisão durante ciclos contínuos prolongados. Os eixos A e B oferecem indexação de 0,0001 grau para usinagem multiface precisa e operações simultâneas em 5 eixos.

Especificações técnicas (métrico)
Palete: 1800 X 1000 mm
X: 2000 mm Y: 1600 mm Z: 1300 mm

• Eixo A: -110° a +20°
• Eixo B: +/-225°
• Eixo C: Nenhum
• RPM do fuso: 6.000 rpm (4K, 8K, 15K, 18K opcionais)
• Deslocamento rápido: 16.000 mm/min
• Avanço de corte: 16.000 mm/min
• Peça máxima: 1100 mm x 2000 mm x 640 mm (com limitações)
• Carga máxima: 2.000 kg
• Capacidade ATC: 30 (60, 99, 120 opcionais)
• Ferramenta a ferramenta: 18 seg
• Diâmetro máximo da ferramenta: 300 mm
• Peso máximo da ferramenta: 30 kg

Especificações técnicas (imperial)
Palete: 70.9" X 39.4"
X: 78.7" Y: 63.0" Z: 51.2"

• Eixo A: -115° a +20°
• Eixo B: +/-225°
• Eixo C: Nenhum
• RPM do fuso: 6.000 rpm (4K, 8K, 15K, 18K opcionais)
• Deslocamento rápido: 630 IPM
• Avanço de corte: 630 IPM
• Peça máxima: 43.3" x 78.7" x 25.2" (com limitações)
• Carga máxima: 4,400 lbs
• Capacidade ATC: 30 (60, 99, 120 opcionais)
• Ferramenta a ferramenta: 18 seg
• Diâmetro máximo da ferramenta: 11.8"
• Peso máximo da ferramenta: 66.1 lbs

Especificações técnicas

• Modelo: MCD2016-5XB
• Tipo de máquina: Centro de usinagem horizontal 5 eixos
• Fuso padrão: 6.000 rpm (opcional 4K, 8K, 15K, 18K)
• Retroalimentação de escala: 0,1 µm
• Controle térmico: Makino Thermal Stabilizer (padrão) e Thermal Chamber (opcional)
• Precisão de indexação dos eixos: indexação de 0,0001 grau nos eixos A e B
• Capacidade de peça: até 2,3 m de diâmetro e carga útil até 2.000 kg
• ATC: 30 ferramentas padrão, opcionais 60/99/120
• Tempo de troca de ferramenta: 18 segundos (ferramenta a ferramenta)
