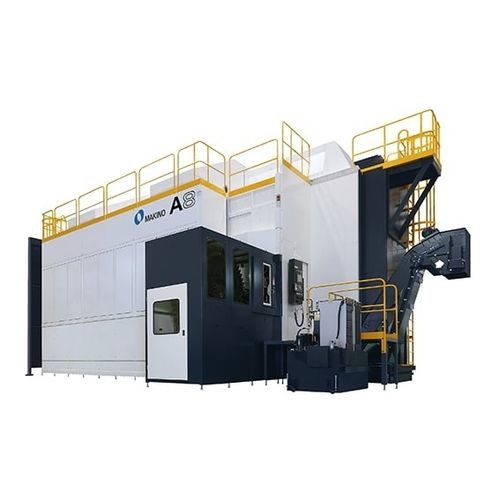

Centro de usinagem CNC de 5 eixos MAG A8

horizontalpara alumínio120 ferramentas

Visão geral
O MAG A8, centro de usinagem horizontal 5 eixos, foi concebido para usinagem aeroespacial de alta produtividade de peças monolíticas grandes e complexas em alumínio. Com cursos alargados e um pallet de grande dimensão, o MAG A8 integra um fuso de alta velocidade e alta potência com elevadas velocidades de deslocamento para maximizar a remoção de material e reduzir os tempos de ciclo. A máquina pode ser integrada com sistemas automáticos de transferência e armazenamento de pallets para longos períodos de operação sem vigilância.

Principais características

• Fuso de 33,000 rpm com 130 kW para elevadas taxas de remoção de material
• Grande pallet (8,000 x 2,000 mm) e cursos X/Y/Z alargados para acomodar monólitos aeroespaciais sobredimensionados
• Design compacto do fuso e ponto de pivô curto para acessibilidade em cinco faces, minimizando ajustes
• Integração opcional com sistemas automáticos de transferência e armazenamento de pallets para produção prolongada sem vigilância
• Elevadas velocidades de deslocamento e avanços de corte (65,000 mm/min) para maximizar o tempo de fuso em corte
• Trocador automático de ferramentas de 120 posições (ATC) para suportar longas séries de produção

Aplicações

• Usinagem aeroespacial de alta produtividade de peças monolíticas complexas em alumínio

Especificações técnicas

• Pallet: 8,000 x 2,000 mm
• Cursos X / Y / Z: X: 8,200 mm; Y: 2,200 mm; Z: 650 mm
• Eixo A: 220° (-110° a +110°)
• Eixo C: 360°
• Velocidade do fuso: 33,000 rpm
• Potência do fuso: 130 kW
• Deslocamento rápido (X, Y, Z): 65,000 mm/min
• Avanço de corte (X, Y, Z): 65,000 mm/min
• Peça máxima: 8,000 mm x 2,200 mm x 500 mm (com limitações)
• Carga máxima: 5,000 kg
• Capacidade ATC: 120 ferramentas
• Tempo ferramenta para ferramenta: 13 s
• Tempo cavaco para cavaco: 20 s
• Comprimento máximo de ferramenta (HSK): 305 mm
• Diâmetro máximo de ferramenta: 100 mm
• Peso máximo de ferramenta: 8 kg
