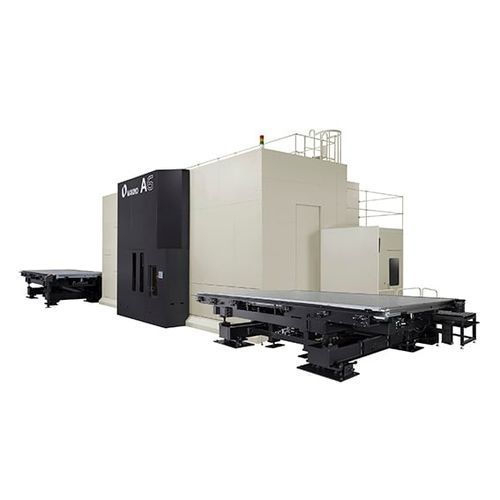

Centro de usinagem CNC de 5 eixos MAG A6

horizontalpara alumínio120 ferramentas

Visão geral
O centro de usinagem horizontal 5 eixos MAG A6 é projetado especificamente para usinagem aeroespacial de alta produtividade de peças monolíticas de alumínio grandes e complexas. Com cursos e tamanho de palete maiores em comparação com máquinas menores da família MAG, o MAG A6 integra um fuso de alta velocidade e alta potência e movimentos rápidos da máquina para maximizar a capacidade de remoção de material.

Principais características

• Projetado para usinagem aeroespacial de peças monolíticas de alumínio grandes e complexas
• Fuso 33.000 rpm – 130 kW para altas taxas de remoção de material
• Fuso compacto e ponto de pivô curto para acesso às cinco faces da peça, minimizando setups e variação de processo
• Pode ser integrado com um sistema automático de transferência e armazenamento de paletes para operação prolongada sem supervisão

Especificações técnicas (Métricas)
Eixo A: 220° (-110° ~ +110°)
Eixo C: 360°
RPM do fuso: 33,000 rpm
Avanço rápido: 65,000 mm/min (X, Y, Z)
Avanço de corte: 65,000 mm/min (X, Y, Z)
Peça máxima: 6,000 mm x 2,200 mm x 500 mm (com limitações)
Carga máxima: 5,000 kg
Capacidade ATC: 120
Tool to Tool: 13 sec
Chip to Chip: 20 sec
Comprimento máximo de ferramenta HSK: 305 mm
Diâmetro máximo de ferramenta: 100 mm
Peso máximo de ferramenta: 8 kg

Especificações técnicas (Imperiais)
Palete: 236.0" x 78.7"
Eixos (cursos exemplo): X: 244.1" Y: 86.6" Z: 25.6"
Eixo A: 220° (-110° ~ +110°)
Eixo C: 360°
RPM do fuso: 33,000 rpm
Avanço rápido: 5,560 IPM (X, Y, Z)
Avanço de corte: 5,560 IPM (X, Y, Z)
Peça máxima: 236" x 86.6" x 19.7" (com limitações)
Carga máxima: 11,000 lbs
Capacidade ATC: 120
Tool to Tool: 13 sec
Chip to Chip: 20 sec
Comprimento máximo de ferramenta HSK: 12.0"
Diâmetro máximo de ferramenta: 3.9"
Peso máximo de ferramenta: 17.6 lbs

Observações
A plataforma da máquina é projetada para fornecer capacidade de contorno preciso e rápido enquanto maximiza a percentagem do tempo de fuso em corte. A série MAG enfatiza alta velocidade e potência de fuso combinadas com dinâmica de máquina adequada para aplicações aeroespaciais com peças grandes e elevada remoção de material.
