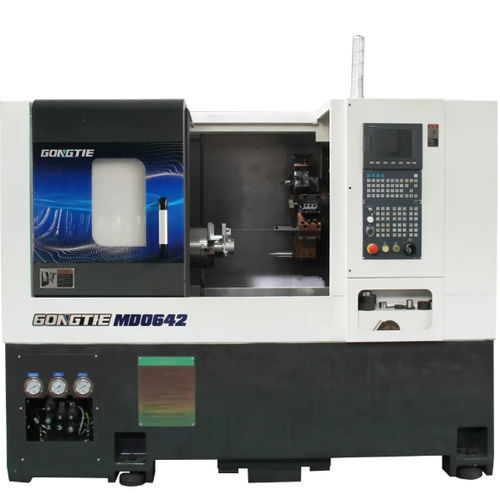

Centro de torneamento e fresamento CNC MD0642
horizontalde 2 eixoscom barramento inclinado

Centro de torneamento e fresamento CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / de 2 eixos / com barramento inclinado
Centro de torneamento e fresamento CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / de 2 eixos / com barramento inclinado
Centro de torneamento e fresamento CNC - MD0642 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / de 2 eixos / com barramento inclinado - imagem - 2
Guardar nos favoritos
Comparar

Características

Controle
CNC
Tipo
horizontal
Número de eixos
de 2 eixos
Estrutura
com barramento inclinado
Outras características
com torre, de automação, hidráulico, de mandril de grande dimensão, com robô de pórtico, com alimentador de barras integrado
Diâmetro

650 mm
(25,59 in)

Curso X

185 mm
(7,28 in)

Curso Z

556 mm
(21,89 in)

Peso da máquina

3.310 kg
(7.297,3 lb)

Potência do eixo-árvore

13,4 kW
(18,22 hp)

Velocidade de rotação

MÁX: 5.000 rpm
(31.415,927 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Descrição

Visão geral

  • O MD0642 é um torno-fresadora CNC de leito inclinado concebido para operações combinadas de torneamento e fresagem, equipado com torre BMT55 de 12 estações e subeixo opcional para processamento em duas etapas.
  • Arquitetura de máquina preparada para corte pesado, fuso de acionamento direto com binário constante, guias e fusos PMI e múltiplas opções de automação para produção em série.


Principais características

  • Fuso síncrono com acionamento direto e binário constante em toda a faixa de velocidades; nariz A2-5, 13,4 kW, 0–5000 rpm, arrefecimento a óleo; rolamentos NTN/NSK grau P4 (estrutura 3+2).
  • Torreta de potência BMT55 de 12 estações com suporte de eixo Y — suporta até 12 ferramentas servo para usinagem pesada.
  • Mandril oco hidráulico 6" (3 mandíbulas), diâmetro de aperto aprox. 17–210 mm, força máxima de aperto ~140 kN.
  • Contra-ponta hidráulica (MT4) com curso da luva 100 mm e curso máximo 470 mm; contra-ponta programável opcional.
  • Sistema CNC Syntec 22TA padrão (FANUC ou SIEMENS opcionais) com servos Syntec; programação adaptada a sequências em duas etapas.
  • Refrigeração e limpeza: bomba Luikar 2V-30, tanque de grande capacidade e filtros; arrefecimento do fuso e remoção de cavacos previstos.
  • Preparada para automação: alimentador de barras, integração robot/portico, transportador de cavacos, coletor de peças e opções de medição automática.


Peças & componentes (resumo)

  • Cama: leito inclinado fundição HT300 para rigidez e melhor fluxo de cavacos; pintura a verniz de forno.
  • CNC & acionamentos: Syntec 22TA padrão; servomotores Syntec (AM11) e acionamento de fuso Syntec SMH; Fanuc/Siemens opcionais.
  • Fuso: motor síncrono integrado 13,4 kW, 0–5000 rpm, nariz A2-5, furo 56 mm.
  • Mandril: mandril oco hidráulico 6" com superfícies endurecidas e lubrificação direta.
  • Torreta: BMT55 12 estações, suporta ferramentas servo e usinagens com eixo Y.
  • Guias & fusos: guias de rolos PMI 35 mm e fusos de esferas PMI 3210 (X/Z), grau C3, lubrificação a óleo e arrefecimento.
  • Hidráulica & lubrificação: estação hidráulica Seven Ocean 40 L e sistema Ishan 2 L para lubrificação circular de guias e fusos.
  • Elétrica: componentes de baixa tensão Schneider com travamento de segurança e permutador de calor.


Configuração padrão (itens selecionados)

  • Leito inclinado HT300 em fundição.
  • Sistema CNC Syntec 22TA; servos Syntec AM11.
  • Fuso motorizado Gongtie; acionamento Syntec SMH; codificador Syntec.
  • Rolamentos de fuso NTN (x5).
  • Fusos de esferas PMI 3210 (X/Z) e guias PMI 35.
  • Bomba de refrigeração Luikar 2V-30; estação hidráulica Seven Ocean; sistema de lubrificação Ishan; componentes elétricos Schneider.


Opções

  • Sistema CNC alternativo: FANUC ou SIEMENS.
  • Guias e fusos THK.
  • Subeixo (sub-spindle) para usinagem em duas etapas ou lado oposto.
  • Alimentador de barras (PRO Ray VS65), transportador de cavacos, robô portico/braco, coletor de peças, ferramentas live e sistemas de medição automáticos.


Especificações técnicas

  • Modelo: MD0642
  • Diâmetro máx. de oscilação sobre o leito: 650 mm
  • Diâmetro máx. de usinagem: 320 mm
  • Comprimento máx. de usinagem: 420 mm
  • Curso eixo X: 185 mm
  • Curso eixo Z: 556 mm
  • Curso contraponto: 470 mm
  • Curso do quill: 100 mm
  • Motor live-tool: 3,1 kW / 15 N·m
  • Nariz do fuso: A2-5 ; furo do fuso: 56 mm
  • Mandril hidráulico: 6" ; capacidade de barras (int./ext.): 45 / 35 mm
  • Potência fuso: 13,4 kW ; velocidade: 0–5000 rpm ; torque nominal/máx.: 64 – 120 N·m
  • Avanço rápido X/Z (G0): 20 m/min ; repetibilidade X/Z: 0,003 mm
  • Porta‑ferramentas (padrão): 6 ; estações torreta: 12 ; haste ferramenta: 25 mm
  • Capacidade tanque hidráulico: 40 L ; potência total da máquina: 24 kW
  • Dimensões (C x L x A): 2262 x 1668 x 1988 mm ; peso: 3310 kg
  • Garantia: 18 meses ; MOQ: 1 conjunto
