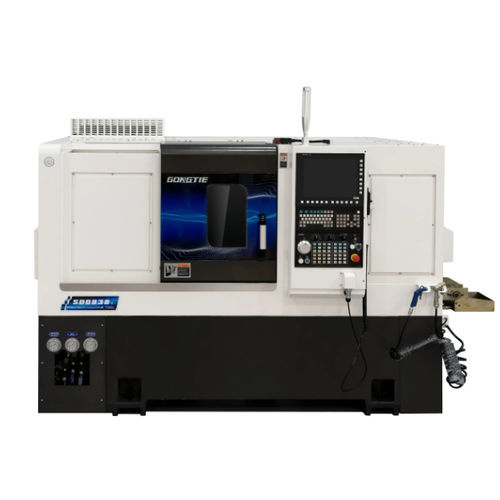

Centro de torneamento e fresamento CNC SD0838

horizontalde 2 eixosde dois fusos

Este centro CNC compacto e de alta precisão com duplo fuso foi projetado para integrar torneamento, fresamento, furação e rosqueamento em uma única fixação, melhorando a produtividade e a precisão para peças de precisão média a alta.

Características principais

• Centro de torno-fresa compacto que combina torneamento, fresamento, furação e rosqueamento numa única máquina.
• Usinagem em única fixação reduz manuseio e melhora a repetibilidade dimensional.
• Configuração de duplo fuso (principal + sub) para operações simultâneas ou sequenciais e maior produtividade.
• Tourelas motorizadas principais e secundárias (série BMT) para trocas rápidas de ferramenta e usinagem pesada de torneamento/fresamento.
• Opções de automação (pórtico/robô/alimentador de barras/coletor de peças) para produção semi-automatizada ou sem operador.

Composição da máquina e componentes importantes

• Corpo da máquina: Leito inclinado horizontal usinado em HT300 para rigidez, amortecimento de vibração e longa vida útil; projetado para carga total da peça e fácil remoção de cavacos.
• Sistema CNC: Padrão SYNTEC 22TB (comunicação serial, memória 4G); opcionais FANUC ou SIEMENS disponíveis; sistemas suportam integração multi-servo e posicionamento direto do fuso.
• Fusos: Fusos elétricos síncronos de acionamento direto integrados — principal 15 kW (A2-6, diâmetro interno Ø66 mm), sub 8,5 kW (A2-5, opções de Ø56/Ø48 mm). Rolamentos de fuso: NTN grau P4.
• Mandris: Mandris hidráulicos ocos — principal 8" 3 garras, sub 6" 3 garras. Superfícies de contato endurecidas e retificadas; lubrificação direta para alta rigidez e precisão de aperto.
• Tourelas: Tourelas principal BMT45 15 posições (eixo Y opcional), tourela secundária BMT55 12 posições motorizada para usinagem pesada.
• Guias: Guias de rolos PMI (X/Z 35 mm) com múltiplos carros para alta capacidade de carga e precisão estável.
• Fusos de esferas: PMI C3 (X/Z 3210/4012) com lubrificação a óleo e refrigeração; acionados por servomotores para posicionamento rápido e preciso.
• Hidráulica & lubrificação: Estação hidráulica Seven Ocean (40 L) para cilindro de fuso, mandril e contraponto; sistema de lubrificação Ishan (2L/4L) para guias e fusos; componentes elétricos Schneider de baixa tensão e intertravamentos de segurança.
• Refrigeração & limpeza: Bomba de refrigeração Luikar 2V-30 com grande tanque (120 L) e filtragem para circulação do fluido de corte.

Destaques da configuração padrão

• Corpo da máquina: Leito inclinado horizontal, fundição HT300.
• Sistema CNC (padrão): SYNTEC 22TB; opcionais FANUC ou SIEMENS.
• Fuso: Fuso principal de acionamento direto 15 kW integrado.
• Fusos de esferas & motores: Fusos PMI; motores AM11 para eixos e ferramentas acionadas.
• Guias: Guias de rolos PMI 35 P-grade.
• Mandris & tourela: Mandril principal hidráulico oco 8"; tourela principal BMT45 15 posições; tourela secundária BMT55 12 posições.
• Estação hidráulica: Seven Ocean 40 L, 1,5 kW.
• Tanque de refrigeração: 120 L; transportador de cavacos e filtros incluídos conforme seleção.

Opções

• Sistema CNC FANUC ou SIEMENS
• Coletor de peças, sub-fuso, alimentador de barras, transportador de cavacos
• Robô pórtico ou robô de braço para carga/descarga
• Ferramentas acionadas, indexação eixo C, mandril indexado, sistemas de medição automática e pré-ajuste de ferramentas
• Refrigeração em alta pressão, coletor de névoa de óleo, porta automática, pedal, interruptor de bloqueio de porta

Características / especificações técnicas

• Modelo: SD0838
• Diâmetro máximo sobre bancada: Φ650 mm
• Diâmetro máximo de usinagem: Φ320 mm
• Comprimento máximo de usinagem: 380 mm
• Curso eixo X máx.: 185 mm
• Curso eixo Z máx.: 556 mm
• Flange do fuso principal: A2-6; diâmetro do fuso: Φ66 mm
• Potência fuso principal: 15 kW; faixa de velocidade: 0–4500 rpm; torque: 91/260 N·m
• Capacidade máxima de barra (interno fuso principal): 51 mm
• Flange sub-fuso: A2-5; diâmetro sub-fuso: Φ48 mm
• Capacidade máxima de barra sub-fuso (interno): 32 mm; potência: 8,5 kW; faixa de velocidade: 0–6000 rpm; torque: 37/72 N·m
• Tipo de tourela: BMT55-12 / BMT45-15 (12 posições na tourela motorizada mostradas)
• Tamanho haste ferramenta: 25 mm; diâmetro porta-broca: Φ40 mm
• Avanço rápido X/Z: 20 m/min
• Repetibilidade eixos X/Z: 0,004 mm
• Capacidade tanque hidráulico: 40 L; potência motor estação hidráulica: 1,5 kW
• Capacidade lubrificação óleo: (enchimento/sistema conforme fornecido)
• Potência total máquina (instalada): 26 kW
