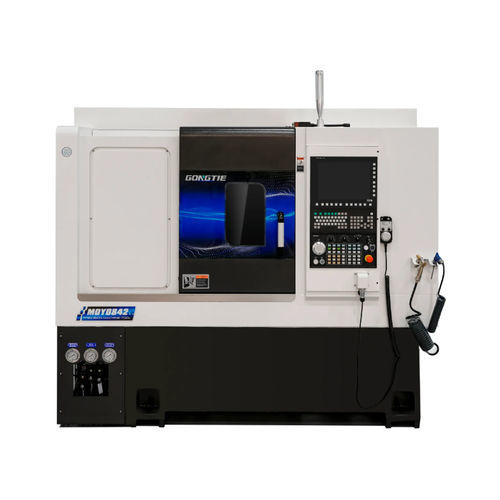

Centro de torneamento e fresamento CNC MDY0842

horizontalde 3 eixoscom barramento inclinado

Visão geral
O MDY0842 é um centro CNC de leito inclinado horizontal para torno-fresa que combina fuso síncrono com acionamento direto, torre motorizada de 15 posições com eixo Y e capacidade de fresagem para operações tornagem-fresagem complexas. Projetado para alta rigidez, corte pesado e múltiplas opções de automação.

Destaques

• Fuso com acionamento direto e binário constante, baixa vibração e posicionamento de alta precisão (rolamentos NTN/NSK grau P4).
• Sistema CNC Syntec 22TA padrão (FANUC ou SIEMENS opcionais).
• Torreta POWER BMT45 de 15 estações com eixo Y para cortes pesados (BMT55-12 opcional).
• Mandril oco hidráulico 8" (3 maxilas) e contraponta hidráulica (cone MT4); contraponta programável opcional.
• Eixo Y acoplado a 90° para funções torneamento-fresagem em peças complexas.
• Bomba de refrigeração Luikar 2V-30 com grande reservatório e sistema de filtragem.
• Opções de automação: alimentador de barras, robôs, transportador de aparas, coletor de peças, medição automática, etc.

Principais componentes

• Cama do torno: ferro fundido HT300 integrado para alta rigidez; pintura stoving; projeto para fácil remoção de aparas.
• Sistema CNC: Syntec 22TA padrão; FANUC ou SIEMENS opcionais.
• Eixo principal: fuso motorizado integrado, nariz A2-6, 15 kW, arrefecimento por óleo; rolamentos NTN/NSK P4.
• Mandril: mandril oco hidráulico 8", diâmetro de fixação 17–210 mm, até 5000 rpm.
• Torreta: 15 estações BMT45 POWER com eixo Y direto; troca rápida de ferramenta; suporta até 15 ferramentas servo.
• Contraponta: hidráulica, cone MT4, curso do casquilho 100 mm, curso máximo 470 mm.
• Guias: guia de rolos PMI 35 mm; fuso de esferas PMI 3210 (X/Z) com lubrificação por óleo.
• Quadro elétrico: componentes Schneider; estação hidráulica Seven Ocean 40 L; sistema de lubrificação Ishan 2 L.

Configuração padrão (resumo)

• Cama: leito inclinado horizontal HT300 em ferro fundido.
• Sistema CNC: Syntec 22TA (Taiwan).
• Servomotores: Syntec AM11.
• Eixo principal: fuso motorizado Gongtie; acionamento Syntec SMH.
• Rolamentos: NTN (Japão).
• Parafuso e guias: PMI 3210 / PMI 35.
• Mandril hidráulico: 8"; bomba de refrigeração: Luikar 2V-30.
• Sistema hidráulico: Seven Ocean; lubrificação: Ishan; componentes elétricos: Schneider; bloqueio de segurança: OMRON.

Opções e automação

• Sistemas CNC FANUC ou SIEMENS; guias e parafusos THK; mandril hidráulico 6"; torretta 12 estações; sub-fuso; bomba 45 m; alimentador de barras; transportador de aparas; robô pórtico; coletor de névoa de óleo; sistemas de medição automática, etc.

Aplicações

• Máquinas gerais, componentes automotivos, máquinas têxteis, equipamentos eletrónicos, máquinas de precisão, indústria de refrigeração, peças 3C, componentes de precisão para aeroespacial.

Características / especificações técnicas

• Modelo: MDY0842
• Diâmetro máx. de oscilação sobre a cama: 650 mm
• Diâmetro máx. de torneamento: 320 mm
• Comprimento máx. de torneamento: 420 mm
• Curso eixo X: 185 mm
• Curso eixo Z: 556 mm
• Curso eixo Y: ±45 mm
• Máx. curso do contraponto: 470 mm
• Curso da luva: 100 mm
• Potência / binário ferramenta viva: 2.4 kW / 11.5
• Tamanho da nariz do fuso: A2-6
• Mandril hidráulico: 8"
• Diâmetro do furo do fuso: 66 mm
• Capacidade máx. de barras (int./ext.): 50 / 40 mm
• Potência do fuso: 15 kW
• Velocidade máx. do fuso: 0 – 4500 r/min
• Binário nominal / máximo: 912 / 260
• Deslocamento rápido X/Z (G0): 20 m/min
• Repetibilidade X/Z: 0.005 mm
• Número de porta-ferramentas (base): 6 ; ferramentas na torretta: 15
• Capacidade do depósito hidráulico: 40 L
• Potência total máquina: 26 kW
• Dimensões (C x L x A): 2262 x 1668 x 2047 mm
• Peso total: 3520 kg
• Garantia: 18 meses
• MOQ: 1 conjunto
