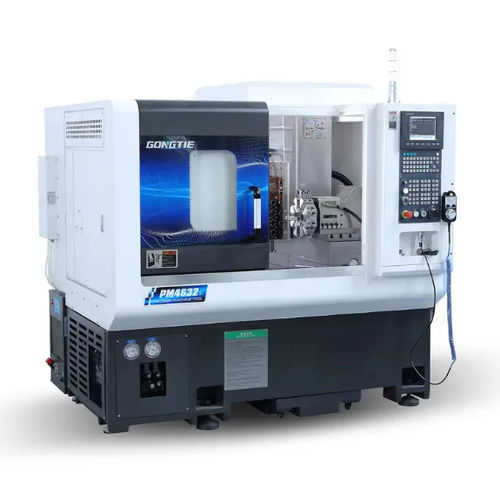

Centro de torneamento e fresamento CNC PM4632

horizontalde 2 eixoscom mesa plana

Torno CNC horizontal de bancada plana de alta precisão PM4632 para operações combinadas de torneamento e torneamento-fresamento, concebido para corte pesado, usinagem multi-eixo e produção automatizada.

Características principais

• Torreta servo de 8 posições com altura de centro 63 mm para indexação flexível e trocas de ferramenta rápidas.
• Ferramentas motorizadas 4+4 (live tools) e torre vertical de potência com eixo Y (curso Y ±120 mm) para torneamento-fresamento e operações de corte intenso.
• Fuso motorizado síncrono (11,7 kW) com binário constante e rolamentos NTN em classe P4 para elevada precisão e baixa vibração.
• Sistema CNC Syntec 22TB de série (FANUC ou SIEMENS opcionais) e servomotores Syntec.
• Máquina totalmente carcada, componentes elétricos Schneider baixa tensão e sistemas integrados de lubrificação e refrigeração.

Configuração padrão

• Cama do torno: bancada plana horizontal em ferro fundido HT300.
• Sistema CNC: Syntec 22TB.
• Servo motor: Syntec.
• Eixo principal: fuso motorizado Gongtie; acionamento do fuso Syntec SMH.
• Codificador de fuso: Syntec; rolamentos do fuso: KOYO / NTN / NSK (Japão), qtd 5 (grau P4).
• Sistema de refrigeração do fuso: Xinfu.
• Parafusos de esferas: PMI 3210 (Taiwan), qtd 2; guias lineares: PMI 35 roller, qtd 4.
• Motores de eixos: Syntec AM11, qtd 2.
• Torreta: torreta servo de 8 posições, altura de centro 63 mm; ferramentas: 4+4 live tools.
• Sistema hidráulico: Seven Ocean 40 L; sistema de lubrificação: Ishan; sistema de arrefecimento: Luikar 68 L.
• Caixa de ferramentas: Gongtie; componentes elétricos baixa tensão: Schneider.

Configuração opcional

• Sistema CNC FANUC ou SIEMENS.
• Guias e parafusos THK.
• Sub-fuso.
• Alimentador de barras e transportador de cavacos.
• Robô de pórtico / braço robótico para carga e descarga, apanhador de peças.
• Sistemas de medição automática, refrigeração de alta pressão, medição de ferramenta, coletor de neblina de óleo, mandril indexável, pedal, interruptor de bloqueio de porta, etc.

Aplicações

• Fabrico de máquinas gerais.
• Indústria automóvel.
• Máquinas têxteis.
• Peças para equipamentos eletrónicos.
• Máquinas de precisão.
• Indústria de refrigeração e HVAC.
• Processamento de peças 3C (eletrónica de consumo).
• Aeroespacial.

Especificações técnicas

• Modelo: PM4632.
• Diâmetro máx. de oscilação sobre a cama: 600 mm.
• Diâmetro máx. de torneamento: 260 mm.
• Comprimento máx. de torneamento: 150 mm.
• Altura do centro (fuso à mesa de ferramentas): 99 mm.
• Altura do centro (fuso ao solo): ≈1050 mm.
• Curso eixo X: 350 mm; curso eixo Z: 280 mm.
• Tamanho nariz do fuso: A2-5; diâmetro do furo do fuso: 56 mm.
• Capacidade máx. de barra (int./ext.): 45 / 35 mm.
• Potência do motor do fuso: 11,7 kW; velocidade nominal/máx. do fuso: 2000 / 5000 r/min.
• Binário nominal/máx. do fuso: 64 / 120 N·m.
• Avanço rápido X/Z (G0): 20 / 20 m/min.
• Repetibilidade dos eixos: 0,005 mm.
• Quantidade de porta-ferramentas (bolsos torreta): 4 (torreta principal) + 4+4 live tools disponíveis.
• Tamanho haste ferramenta: 20 mm; suporte para ferramenta de mandrilamento: φ25 mm.
• Altura centro torreta opcional (front side): 63 mm.
• Capacidade do depósito de refrigeração: 68 L; capacidade do depósito hidráulico: 40 L.
• Potência total de alimentação da máquina: 23 kW.
• Dimensões (C × L × A): 2000 × 1600 × 1900 mm; Peso total: 2500 kg.
• Garantia: 12 meses.
