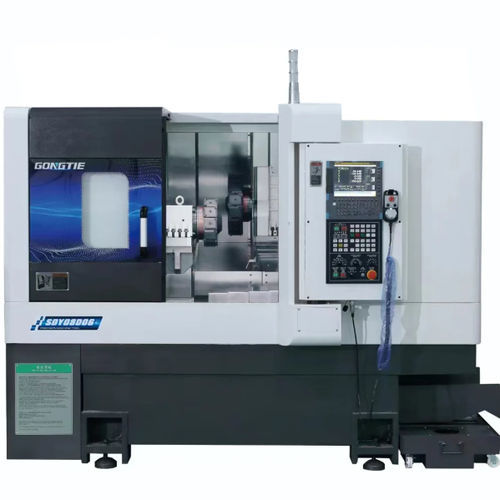

Centro de torneamento e fresamento CNC SDX08-A

horizontalde 3 eixoscom 2 torres

Visão geral O SDX08-A é um torno-fresador CNC de leito inclinado de alta precisão concebido para operações combinadas de torneamento e fresagem com fusos duplos e torres de potência dupla, concebido para corte pesado, elevada rigidez e ambientes de produção automatizados. Caraterísticas principais

• Corpo da máquina em ferro fundido HT300 com base inclinada a 45° e guia em caixa, oferecendo alta rigidez e resistência à vibração.
• Sistema CNC da Fanuc (Série 0i-TF Plus) como padrão (opção para SIEMENS disponível); programação fácil e amplas funções integradas para coordenação multi-servo.
• Fusos elétricos síncronos de acionamento direto construídos internamente para o eixo principal e o subeixo, proporcionando alta velocidade, torque constante, baixa vibração e posicionamento preciso.
• Rolamentos de fuso de alta rigidez e fusos de esferas de grau PMI / guias de rolos para alimentação e posicionamento precisos.
• Torre de potência BMT45 (principal de 15 estações com eixo Y; sub-torre BMT45 de 12 estações) adequada para processamento pesado de torneamento-fresagem.
• Estação hidráulica integrada, bomba de água e sistemas de lubrificação de vários estágios para energia estável e operação de longo prazo.
• Componentes elétricos de baixa tensão Schneider, cerca interna de aço inoxidável e cobertura de máquina totalmente fechada para segurança e durabilidade.

Peças da máquina / Componentes

• Cama do torno: Ferro fundido HT300 integrado; pintura com verniz de estufa de alta temperatura; estrutura projetada para carregar peças completas; apresenta fácil transporte de cavacos, resistência à corrosão, rigidez e antivibração.
• Sistema CNC: FANUC Série 0i-TF Plus (comunicação serial, memória 4G); FANUC ou SIEMENS opcional disponível; suporta coordenação multi-fuso / multi-servo e posicionamento direto do fuso a partir de rotação de alta velocidade.
• Fuso: Fuso de motor síncrono embutido com rolamentos de grau P4; projetado para torque constante, baixa vibração e alta precisão (arranjo de fuso principal e sub-fuso).
• Chuck: Mandril de 3 mandíbulas do eixo principal de 8" e mandril de 3 mandíbulas do subeixo de 6"; superfícies correspondentes endurecidas e retificadas; lubrificação direta para alta precisão de fixação.
• Torre: Torre principal BMT45 de 15 estações com eixo Y e torre sub BMT45 de 12 estações; projetada para troca rápida de ferramentas e operações pesadas de torneamento-fresamento.
• Guia de caixa (eixo Y interpolado): Garante a rigidez e a estabilidade da máquina sob cargas pesadas; melhora a precisão e a eficiência da usinagem.
• Guia de guia: Guia de rolos PMI X/Z 35mm com 6 blocos deslizantes para rigidez de alta carga e alimentação precisa.
• Fuso de esferas: Parafusos de esferas de grau PMI C3 para eixos X / Z (alimentação de alta velocidade, alta precisão, lubrificados com óleo e resfriados).
• Resfriamento e Limpeza: Bomba de elevação de água 2V-30 com tanque de grande capacidade e filtragem para suportar o resfriamento / limpeza de peças e ferramentas.
• Caixa Elétrica: Componentes elétricos completos com trava de segurança e trocador de calor interno; Componentes Schneider usados.
• Estação Hidráulica: Estação hidráulica Seven Ocean (Taiwan) fornecendo energia estável para o cilindro do fuso, mandril e cabeçote móvel.
• Sistema de Lubrificação: Lubrificação a óleo Ishan 2L/4L para guias e parafusos; lubrificação circular fornecida antes da entrega.

Configuração padrão (conforme listado na página)

• Corpo da máquina - Cama inclinada horizontal HT300 em ferro fundido - De: China - Qtd: 1
• Sistema CNC - Sistema FANUC Série 0i-TF Plus - De: Japão - Qtd: 1
• Spindle - Electro-spindle incorporado - De: China - Qtd: 1
• Parafuso X - PMI 3210 C3 fuso de esferas - De: Taiwan - Qtd: 1
• Motor do eixo X - βiSc-22/2000-B, 2,5 kW, binário de 20 N.m - De: Taiwan - Qtd: 1
• Parafuso Z - PMI 4012 C3 parafuso de esferas - De: Taiwan - Qtd: 1
• Motor de eixo Z - βiSc-22/2000-B, 2,5 kW, binário de 20 N.m - De: Taiwan - Qtd: 1
• Guia de eixo X/Z - PMI 35 P grade roller guide way - De: Taiwan - Qtd: 4
• Mandril - Mandril oco hidráulico com 3 maxilas - De: Taiwan - Qtd: 1
• Torre - BMT45-15 com Y / BMT45-12 - De: China - Qtd: 1
• Sistema hidráulico - Seven Ocean 64L de capacidade, 2,2 kW - De: Taiwan - Qtd: 1
• Sistema de lubrificação - Ishan 2/4L de capacidade - De: Taiwan - Qtd: 1
• Sistema de arrefecimento - Luikar 15m de elevação - De: Taiwan - Qtd: 1
• Tanque de água - 200L tanque de água - De: China - Qtd: 1
• Eléctrica de baixa pressão - Schneider - De: França - Qtd: 1
• Luzes - Luz de trabalho e luz de aviso - De: China - Qtd: 2
• Cerca interior - Cerca interior totalmente fechada em aço inoxidável - De: China - Qtd: 1
• Tampa da máquina - Tampa da máquina totalmente fechada - De: China - Qtd: 1
• Caixa de ferramentas - Kit de máquinas-ferramentas em caixa - De: China - Qtd: 1

Configuração opcional

• Sistema CNC Fanuc ou Siemens
• Guia e parafuso THK
• Sub-fuso
• Alimentador de barras
• Transportador de chips
• Robô de pórtico
• Fogueteiro de peças

Opções (exemplos listados)

• Asopro de ar, Ferramenta em movimento, Braço robô
• Índice do eixo C, Mandril de indexação, Alimentador de barras
• Carga e descarga de robô de pórtico, Cortador, Apanhador de peças
• Sistema de medição automático, Porta automática, Transportador de aparas
• Compensação automática do raio, Pistola de ar, Coletor de névoa de óleo
• Sistema de medição de ferramentas, Pinça ou mandril hidráulico, Interruptor de pé

Caraterísticas / Especificações técnicas

• Modelo: SDX08-A
• Diâmetro máximo de oscilação sobre a cama: 320 mm
• Diâmetro máximo de maquinação: 220 mm
• Comprimento máximo de maquinação: 200 mm
• Movimento máximo do eixo X: X1: 250 mm; X2: 320 mm
• Movimento máximo do eixo Z: (indicado como X na tabela) X1: 250 mm; X2: 320 mm
• Movimento do eixo Y: +/-55 mm
• Potência/torque da ferramenta ativa: 3.1 kW / 15 N.m
• Nariz do fuso: A2-6 (principal) / A2-5 (secundário)
• Furo do fuso: 66 mm (principal) / 56 mm (secundário)
• Capacidade máxima de barras (interior): 51 / 45 mm
• Potência do fuso: 15 kW (principal) / 13,4 kW (sub)
• Faixa de velocidade do fuso: 4000 / 5000 rpm
• Binário do mandril: 91/260 e 64/120 (conforme listado)
• Tamanho do mandril hidráulico: 8" / 6"
• Tipo de torre servo: BMT45-15 com Y / BMT45-12
• Estações da torre servo: 15 / 12
• Tamanho da haste da ferramenta: 25 mm
• Suporte de ferramenta de perfuração ID: Φ32 mm
• Deslocamento rápido do eixo X/Z: X1/X2/Y/Z1/Z2: 15/15/20/20 m/min
• Exatidão da repetibilidade do eixo X/Z: X/Y/Z1/Z2: 0,005 / 0,005 / 0,003 / 0,003 mm
• Capacidade do depósito hidráulico: 64 L
• Potência do motor da estação hidráulica: 2.2 kW
• Capacidade de lubrificação do óleo: 2 / 4 L
• Potência total da máquina: 50 kW
• Dimensão total da máquina (CxLxA): 2600 x 2280 x 2180 mm
• Peso total da máquina: ≈6050 kg
• Garantia: 12 meses
