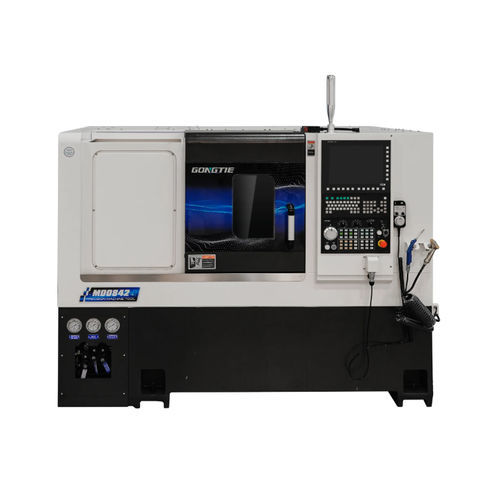

Centro de torneamento e fresamento CNC MD0842

horizontalde 2 eixoscom barramento inclinado

O MD0842 é um centro CNC de torneamento-fresagem de leito inclinado com fuso síncrono de acionamento direto e torre de potência BMT55 de 12 posições, adequado para operações integradas de torneamento e fresagem e configurável para processamento em duas etapas e automação.

Resumo das funcionalidades principais

• Fuso síncrono com acionamento direto que fornece binário constante, ampla faixa de velocidades, baixa vibração e elevada precisão de posicionamento; rolamentos NTN (estrutura 3+2, grau P4).
• Torre de potência BMT55 de 12 posições para usinagem pesada e sequências multi-ferramenta.
• Mandril oco hidráulico de 8 polegadas (3 maxilas) com superfície de montagem endurecida e retificada para alta força de aperto e precisão.
• Reitstock hidráulico com cone MT4; reitstock hidráulico programável opcional.
• Sistema de refrigeração e limpeza com bomba Luikar 2V-30 e reservatório de grande capacidade com filtragem.
• Parafusos de esferas PMI 3210 e guias lineares de rolos PMI 35 mm para os eixos X/Z; servomotores e motores de eixos Syntec.

Configuração padrão

• Cama de torno: leito Slant em ferro fundido HT300, fundido integralmente.
• Sistema CNC: Syntec 22TA.
• Eixo principal: fuso motorizado Gongtie com acionamento Syntec SMH e codificador de fuso Syntec.
• Rolamentos do fuso: NTN.
• Mandril hidráulico: mandril oco 8 polegadas, diâmetro de fixação 17–210 mm, força de aperto máx. 140 kN, até 5000 rpm.
• Parafusos de esferas: PMI 3210 (C3) para eixos X/Z.
• Guias: guias lineares de rolos PMI 35 mm.
• Sistema hidráulico: Seven Ocean com reservatório de 40 L.
• Bomba de refrigeração: Luikar 2V-30; lubrificação: Ishan 2L automática.
• Componentes elétricos: componentes Schneider de baixa tensão; trava de segurança OMRON.
• Caixa de ferramentas: Gongtie; alimentador de barras: PRO Ray VS65 (opcional conforme configuração).

Opções

• Sistema CNC FANUC ou SIEMENS.
• Guias e parafusos THK como alternativa de especificação superior.
• Sub-fuso para operações completas em duas etapas.
• Alimentador de barras, transportador de aparas, robô de pórtico, coletor de peças e acessórios de automação personalizados.

Opções / acessórios disponíveis

• Sopro de ar
• Ferramentas acionadas (live tooling)
• Braço robótico / robô de pórtico (carga e descarga)
• Indexação eixo C / mandril indexável
• Alimentador de barras
• Coletor de peças
• Sistema de medição automático
• Porta automática e interruptor de bloqueio de porta
• Transportador de aparas
• Compensação automática de raio / sistema de medição de ferramenta
• Pistola de ar / pistola de água / sistema de refrigeração de alta pressão
• Coletor de névoa de óleo
• Pinça hidráulica ou mandril hidráulico
• Pedal

Automatização

• Sistemas de pórtico
• Sistemas de manuseio por robô
• Sistemas de carregamento por pórtico

Aplicações

• Máquinas gerais
• Indústria automotiva
• Máquinas têxteis
• Equipamentos eletrônicos
• Máquinas de precisão
• Indústria frigorífica
• Usinagem de peças 3C (eletrónica de consumo)
• Aeroespacial

Características / especificações técnicas

• Modelo: MD0842
• Diâmetro máx. de passagem sobre a cama: 600 mm
• Diâmetro máx. de torneamento: 320 mm
• Comprimento máx. de torneamento: 420 mm
• Curso eixo X: 185 mm
• Curso eixo Z: 556 mm
• Curso do reitstock: 470 mm
• Curso do quill do reitstock: 100 mm
• Potência / binário motor ferramenta viva: 3.1 kW / 15 N·m
• Boca do fuso: A2-6
• Tamanho mandril hidráulico: 8 inch
• Diâmetro do furo do fuso: 66 mm
• Capacidade máx. de barras (int./ext.): 50 / 40 mm
• Potência motor fuso: 15 kW
• Velocidade máx. fuso: 0–4000 rpm
• Binário nominal / máx. fuso: 95.5 / 270 N·m
• Avanço rápido X/Z (G0): 20 m/min
• Quantidade de porta-ferramentas (por torretta): 6 / Estações torretta: 12
• Tamanho haste da ferramenta: 25 mm
• ID suporte de ferramental de mandrilar: φ40 mm
• Repetibilidade eixos X/Z: 0.005 mm
• Capacidade reservatório hidráulico: 40 L
• Potência total de carga da máquina: 24 kW
• Dimensões (C x L x A): 2262 x 1668 x 1988 mm
• Peso total da máquina: 3410 kg
• Garantia: 18 meses
• MOQ: 1 conjunto
