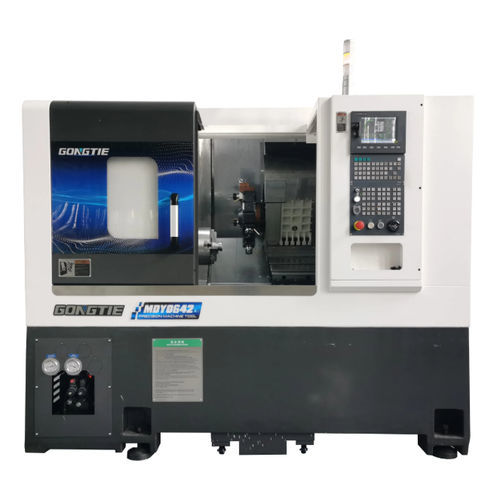

Centro de torneamento e fresamento CNC MDY0642

horizontalde 3 eixoscom barramento inclinado

O MDY0642 é um centro torneio‑fresadora CNC de leito inclinado horizontal equipado com torre de potência de 15 estações (POWER BMT45) e eixo Y interpolado, concebido para usinagem pesada, elevada rigidez e integração em linhas de produção automatizadas.

Componentes principais

• Fuso síncrono de acionamento direto com binário constante para alta velocidade, baixa vibração e posicionamento preciso.
• Sistema CNC Syntec 22TA (opcional: FANUC ou SIEMENS) para controlo e programação flexíveis.
• Torre POWER BMT45 de 15 estações com eixo Y para live tooling e operações de torneamento/fresagem pesadas (opção BMT55‑12).
• Mandril oco hidráulico 6" (3 maxilas) e contra‑ponto hidráulico com cone MT4 para suporte de barra e peça.
• Sistemas integrados de arrefecimento, filtração e bomba de elevação de água Luikar 2V‑30 com depósito para refrigeração e remoção de cavacos.
• Opções de automação: robô portico, alimentador de barras, transportador de cavacos, recolhedor de peças, etc.

Configuração padrão / Peças da máquina

• Cama: leito inclinado horizontal em ferro fundido HT300, pintado e aliviado de tensões.
• Sistema CNC: Syntec 22TB (Taiwan); opcional FANUC/Siemens.
• Servomotores e acionamentos de eixos: Syntec.
• Fuso principal: fuso motorizado Gongtie A2‑5 com rolamentos NTN/NSK de alta precisão.
• Motor do fuso: Syntec SMH; codificador do fuso: Syntec; rolamentos: NTN7018.
• Sistema de refrigeração do fuso: Xinfu 15 L; fusos de esferas: PMI 3210; guias: PMI 35 mm rolos.
• Motores dos eixos: Syntec AM11; sistema hidráulico: Seven Ocean SHF (40 L); cilindro hidráulico: 646.
• Bomba de elevação de água Luikar 15 m e depósito 68 L; mandril oco 6"; contra‑ponto MT4 hidráulico.
• Quadro elétrico: componentes Schneider; sistema de lubrificação: Ishan 2 L; caixa de ferramentas: Gongtie.

Configurações opcionais

• Sistema CNC FANUC ou SIEMENS
• Guias e fusos THK
• Mandril hidráulico 8"
• Torreta 12 estações
• Sub‑spindle
• Bomba de 45 m
• Alimentador de barras
• Transportador de cavacos
• Robô portico / sistema de carga
• Recolhedor de peças e opções de medição automática

Características / Especificações técnicas

• Modelo: MDY0642
• Diâmetro máx. de oscilação sobre o leito: 650 mm
• Diâmetro máx. de torneamento: 320 mm
• Comprimento máx. de torneamento: 420 mm
• Curso eixo X: 185 mm
• Curso eixo Z: 556 mm
• Curso eixo Y: ±45 mm
• Máx. curso do cabeçote móvel: 470 mm
• Máx. curso do canhão do cabeçote móvel: 100 mm
• Potência / binário da ferramenta viva: 2.4 kW / 11.5 N·m
• Tamanho do nariz do fuso: A2‑5
• Tamanho do mandril hidráulico: 6 polegadas
• Diâmetro do furo do fuso: 56 mm
• Capacidade máx. de barras (int./ext.): 45 / 35 mm
• Potência motor do fuso: 13.4 kW
• Velocidade máx. do fuso: 0 – 5000 rpm
• Binário nominal / máx. do fuso: 64 – 120 N·m
• Rapidez X/Z (G0): 20 m/min
• Repetibilidade X/Z: 0.003 mm
• Quantidade de porta‑ferramentas (live‑tools): 6 suportes / 15 ferramentas na torre
• Tamanho da haste da ferramenta: 20 mm
• ID suporte ferramenta de boring: φ25 mm
• Capacidade do tanque hidráulico: 40 L
• Potência total de carregamento da máquina: 26 kW
• Dimensões (C x L x A): 2262 x 1668 x 2047 mm
• Peso total da máquina: 3420 kg
• Garantia: 18 meses
