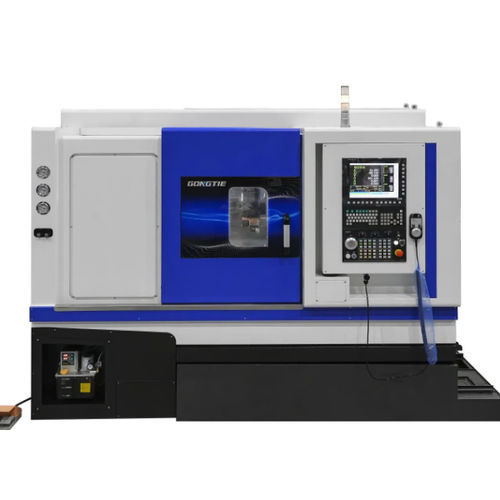

Centro de torneamento e fresamento CNC MDX0850-S

horizontalde 3 eixoscom barramento inclinado

A MDX0850-S é uma torno-fresadora CNC de leito inclinado horizontal com dupla spin e precisão, projetada para usinagem integrada multi-processo (torneamento, fresamento, furação, rosqueamento) e corte pesado. Combina um leito inclinado em ferro fundido HT300 com fusos elétricos de acionamento direto, parafusos de esferas PMI e guias de rolos para produção em alta velocidade e alta precisão.

Principais características

• Leito inclinado horizontal integrado em fundição HT300 para alta rigidez, amortecimento de vibrações e otimizado para corte de alta carga.
• Sistema CNC SYNTEC 22TB com ecrã de 15 polegadas suportando aplicações diversas e operação simples.
• Fusos elétricos integrados (principal e sub): torque constante, alta rigidez, design antivibração e posicionamento preciso; rolamentos NSK com estrutura 3+2, grau P4.
• Parafusos de esferas PMI 3210/4210 grau C3 e guias de rolos PMI 35 P para alimentação precisa, posicionamento e capacidade de carga elevada.
• Torreta motorizada BMT55 de 12 estações com eixo Y interpolado para operações combinadas de torneamento e fresamento e corte pesado.
• Componentes hidráulicos: mandril oco hidráulico 3 garras e estação hidráulica Seven Ocean; sistemas integrados de lubrificação e refrigeração (lubrificação de óleo 4 L, bomba de elevação e depósito de 120 L).
• Carcaça completa e anteparo interior em aço inoxidável para contenção e segurança; componentes elétricos de baixa tensão Schneider para controlo e proteção.

Configuração padrão (componentes / marcas / origem / qtd)

• Corpo da máquina: Leito inclinado horizontal em fundição HT300 — China — Qtd: 1
• Sistema CNC: SYNTEC 22TB — Taiwan — Qtd: 1
• Fuso: Fuso elétrico integrado de acionamento direto (principal/sub) — China — Qtd: 1
• Parafuso X: Parafuso de esferas PMI 3210 grau C3 — Taiwan — Qtd: 1
• Motor eixos X/Z1/Z2: AM15 (3.1 kW, 15 N.m torque) — Taiwan — Qtd: 1
• Parafuso Z / subfuso: Parafuso de esferas PMI 4210 grau C3 — Taiwan — Qtd: 1
• Motor ferramenta viva: AM18 (3.9 kW, 18 N.m) — Taiwan — Qtd: 1
• Guia: Guia de rolos PMI 35 P — Taiwan — Qtd: 4
• Mandril: Mandril oco hidráulico 8/6 3 garras — Taiwan — Qtd: 1
• Torreta: Torreta motorizada BMT55 12 estações — Taiwan — Qtd: 1
• Sistema hidráulico: Seven Ocean (estação hidráulica) — Taiwan — Qtd: 1
• Sistema de lubrificação: Ishan (capacidade 4 L) — Taiwan — Qtd: 1
• Sistema de arrefecimento: Luikar 2V-60 (bomba de elevação) — China — Qtd: 1
• Reservatório de água: 120 L — China — Qtd: 1
• Elétrica baixa tensão: Schneider — France — Qtd: 1
• Luzes de trabalho e sinais — China — Qtd: 2
• Anteparo interno: Anteparo interno em aço inox totalmente fechado — China — Qtd: 1
• Carcaça completa da máquina — China — Qtd: 1
• Caixa de ferramentas: Kit de ferramentas em caixa — China — Qtd: 1

Acessórios opcionais / opções

• Sistema CNC Fanuc ou Siemens
• Recolhedor de peças
• Alimentador de barras
• Transportador de aparas
• Robot pórtico / sistemas de carregamento por pórtico / sistemas de manuseio robotizado
• Sopro de ar, indexação eixo C, mandril indexável, ferramenta viva, fresas, recolhedor de peças, sistema de medição automática, porta automática, coletor de névoa de óleo, sistema de refrigeração de alta pressão, sistema de medição de ferramenta, mandril ou pinça hidráulica, pedal, interruptor de bloqueio de porta, etc.

Especificações técnicas

• Modelo: MDX0850-S
• Diâmetro máximo sobre bancada: Φ520 mm
• Diâmetro máximo de usinagem: Φ400 mm
• Comprimento máximo de usinagem: 500 mm
• Curso máx. eixo X: 225 mm
• Curso máx. eixo Z: 500 mm
• Curso máx. eixo Y: +/-50 mm
• Bocal fuso principal: A2-6
• Abertura fuso principal: Φ66 mm
• Capacidade barra principal (interna): 50 mm
• Potência fuso principal: 15 kW
• Faixa de velocidade fuso principal: 0~4500 rpm
• Torque fuso principal: 91/260 N.m
• Bocal subfuso: A2-5
• Abertura subfuso: Φ56 mm
• Capacidade barra máx. (interna) (sub): 45 mm
• Potência subfuso: 13.4 kW
• Faixa de velocidade subfuso: 0~4500 rpm
• Torque subfuso: 68/120 N.m
• Tamanho mandril hidráulico: 6 inch
• Tipo torreta: BMT55-12 (torreta motorizada)
• Estações torreta: 12
• Tamanho haste ferramenta: 25 mm
• Diâmetro interno suporte ferramenta para alargamento: Φ40 mm
• Avanço rápido X/Z: 20 m/min
• Repetibilidade X/Z: 0.005 mm
• Capacidade tanque hidráulico: 40 L
• Potência motor estação hidráulica: 1.5 kW
• Capacidade lubrificação óleo: 4 L
• Potência total máquina: 33 kW
• Dimensões totais (L x W x H): 2600 x 2280 x 2180 mm
• Peso total máquina: 6000 KG
• Garantia: 12 months
