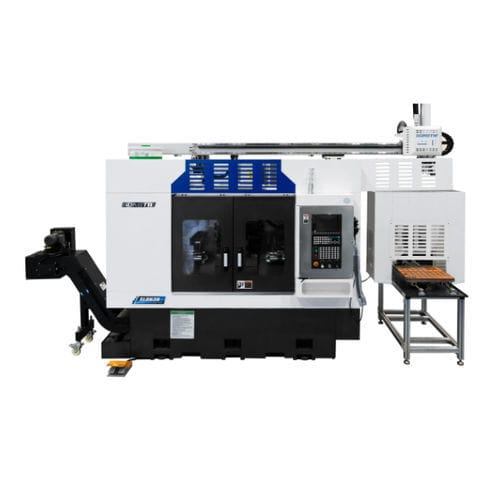

Centro de torneamento e fresamento CNC SL0636

horizontalde 6 eixoscom barramento inclinado

O SL0636 é um centro CNC torno‑fresa de bancada inclinada 45° com duplo fuso e duplo conjunto de ferramentas acionadas, permitindo torneamento, fresamento, furação e roscamento de precisão numa única fixação. Projetado para produção eficiente de peças acabadas, suporta soluções de automação opcionais (pórtico, robôs, alimentadores de barras, transportadores de cavacos).

Principais características

• Acoplamento fuso/subfuso com ferramentas acionadas integradas para operações combinadas de torneamento, fresamento, furação e roscagem.
• Usinagem em uma única fixação para fornecer peças acabadas em uma só montagem, reduzindo manuseio e tempo de ciclo.
• Bancada integral em fundição HT300 inclinada 45° para rigidez e amortecimento de vibrações; cobertura totalmente fechada e proteção interna em inox.
• Soluções de automação opcionais: sistemas pórtico, manuseio por robô, alimentadores de barras, coletor de peças e transportadores de cavacos.

Peças da máquina / Componentes

• Corpo da máquina: Bancada integrada HT300 45° com verniz de estufa em alta temperatura para resistência à corrosão e rigidez.
• Sistema CNC: SYNTEC 22TA (comunicação serial, memória 4G); suporta programação multi‑eixo e servomotores.
• Fuso / Subfuso: Fusos elétricos de acionamento direto com rolamentos NTN P4 de alta rigidez para precisão e baixa vibração.
• Mandril: Mandril hidráulico oco de 3 garras (6"+6" ou 8" opcional), superfícies endurecidas e retificadas, lubrificação direta.
• Torreta: Ferramentas acionadas disponíveis (cabeça simples ou dupla; radial/axial; eixo Y opcional).
• Guias: Guias de rolos PMI para cargas pesadas e alta rigidez.
• Fusos de esferas: PMI C3 (3210) com lubrificação a óleo e refrigeração para movimentos rápidos e longa vida útil.
• Estação hidráulica: Unidade Seven Ocean 40L fornecendo potência estável para cilindros, mandril e contraponto.
• Lubrificação: Sistema automático Ishan 2L fornecido cheio antes da entrega.
• Refrigeração & fluídos: Sistema Luikar, reservatório de 120L, separação óleo‑água e tanque com dupla bomba para refrigeração e limpeza.
• Elétrica: Componentes de baixa tensão Schneider; quadro elétrico com trocador de calor e ar condicionado opcional.
• Periféricos opcionais: Coletor de névoa de óleo, palpador Renishaw, compensação térmica, coletor de peças, regulador de tensão.

Opções

• Alternativas CNC: Fanuc ou Siemens.
• Automação: Robôs pórtico, robôs articulados, carregamento por pórtico, alimentadores de barras, alimentação por bandeja oscilante.
• Manuseio de material & acabamento: Coletor de peças, transportador de cavacos, alimentador de barras.
• Processo & segurança: Medição automática, sistema de medição de ferramenta, porta automática e trava, pedal, refrigeração de alta pressão, abastecimento central de água.

Especificações técnicas

• Modelo: SL0636
• Diâmetro máx. (mm): φ500
• Diâmetro máx. no skate (mm): φ160
• Diâmetro máx. de torneamento (mm): φ360 (disco)
• Distância máx. entre dois mandris (mm): 700
• Comprimento máx. de usinagem com mandril 6" (mm): 125 (via única)
• Eixos X1 / X2 (curso diâmetro mm): 1000 / 1000
• Eixos Z1 / Z2 (curso mm): 350 / 350
• Eixo Z3 (subfuso) curso máx (mm): /
• Eixos controlados: 6 eixos (X1 + X2 + Z1 + Z2 + C1 + C2)
• Fuso de esferas X1 / X2: 3210-C3
• Torque motor eixos X1 / X2: AM8
• Fuso de esferas Z1 / Z2: 3210-C3
• Torque motor recomendado Z1 / Z2: AM11
• Cama / Corpo: Banco de fundição integral 45°
• Velocidade máx. fuso (rpm): 50 - 5000
• Diâmetro de passagem fuso & subfuso (mm): φ56
• Nariz do fuso: A2-5
• Potência fuso elétrico (kW): 13.4
• Tipos de fuso opcionais: Tipo 0640 / Tipo L46

Configuração padrão (itens selecionados)

• Corpo da máquina: Bancada inclinada HT300 fundida — China — Qtde: 1
• Sistema CNC: SYNTEC 22TB (Taiwan) — Qtde: 1
• Fuso: Fuso elétrico 13,4 kW (China) — Qtde: 1
• Subfuso: Fuso elétrico 13,4 kW (China) — Qtde: 1
• Parafuso X/Z: Fuso de esferas PMI C3 (Taiwan)
• Guias X/Z: Guias de rolos PMI (Taiwan)
• Mandril: Mandril oco hidráulico 3 garras (6/8" opcional) — Taiwan
• Ferramentas acionadas: Cabeça simples/dupla radial/axial (opcional)
• Sistema hidráulico: Seven Ocean 40L (Taiwan)
• Lubrificação: Ishan 2L (Taiwan)
• Sistema de refrigeração: Luikar elevação 30m (China)
• Tanque de água: 120L (China)
• Elétrica baixa tensão: Schneider (França)
• Luzes: Luz de trabalho e luz de aviso — Qtde: 2
