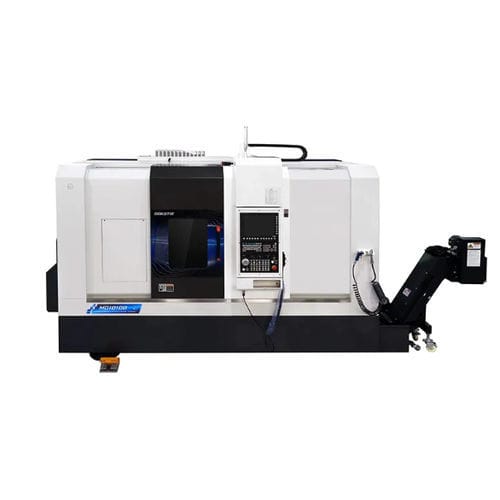

Centro de torneamento e fresamento CNC MD10100horizontalde 2 eixoscom barramento inclinado
Guardar nos favoritos
Comparar
Características
- Controle
- CNC
- Tipo
- horizontal
- Número de eixos
- de 2 eixos
- Estrutura
- com barramento inclinado
- Outras características
- com torre, de precisão, com eixo Y, de carga automática, com robô de pórtico, com alimentador de barras integrado
- Diâmetro
600 mm
(23,62 in)- Curso X
185 mm
(7,28 in)- Curso Z
556 mm
(21,89 in)- Peso da máquina
3.310 kg
(7.297,3 lb)- Potência do eixo-árvore
13,4 kW
(18,22 hp)- Velocidade de rotação
MÍN: 0 rpm
(0 rad.min-1)MÁX: 5.000 rpm
(31.415,927 rad.min-1)
Descrição
Visão geral MD0642
Principais características
Componentes / conjuntos
Configuração padrão (itens selecionados)
Opções
Especificações técnicas
- O MD0642 é uma máquina CNC de torneamento‑fresagem com leito inclinado, projetada para usinagem em duas etapas, equipada com torre de potência de 12 estações e subeixo opcional para linhas automatizadas.
- Construção robusta para corte pesado com leito em fundição HT300 e cobertura total para controlo de cavacos e segurança do operador.
Principais características
- Fuso síncrono de acionamento direto com arrefecimento a óleo e rolamentos de alta precisão para binário constante e baixa vibração.
- Sistema CNC Syntec 22TA (Fanuc ou Siemens opcionais) para programação multi‑operação.
- Torreta BMT55 de 12 estações (servo) adequada para torneamento e fresagem pesada; opção de eixo Y disponível.
- Mandril hidráulico oco de 6" com 3 maxilas e contraponto hidráulico (cone MT4) para trabalho em barras.
- Guias de rolos e fusos de esferas X/Z para alta rigidez, avanços rápidos e posicionamento repetível.
- Sistemas integrados de lubrificação, arrefecimento, bomba de elevação e filtração.
Componentes / conjuntos
- Cama: Fundição HT300 de leito inclinado com verniz de estufa para rigidez e proteção anticorrosiva.
- Sistema CNC: Syntec 22TA (padrão); Fanuc ou Siemens como opção.
- Fuso: Fuso síncrono integrado com arrefecimento a óleo, rolamentos NTN/NSK e nariz A2‑5 (furo Ø56 mm).
- Mandril: Mandril oco hidráulico 6" 3 maxilas, superfícies endurecidas e lubrificação direta.
- Torreta: BMT55 12 estações para usinagem pesada.
- Guias & fusos: Guias de rolos PMI e fusos de esferas X/Z PMI com lubrificação a óleo e arrefecimento.
- Arrefecimento & filtração: Bomba Luikar 2V‑30, reservatório de grande capacidade e sistemas de filtragem.
- Caixa elétrica: Componentes Schneider, bloqueio de segurança e permutador de calor interno.
Configuração padrão (itens selecionados)
- Corpo da máquina: Fundição HT300, leito inclinado.
- Sistema CNC: Syntec 22TA (Taiwan).
- Fuso: Fuso integrado com arrefecimento a óleo.
- Fusos de esferas: X/Z PMI.
- Motores eixos X/Z: Servomotores Syntec (série AM).
- Rolamentos do fuso: NTN (Japão).
- Sistema hidráulico: Seven Ocean (40 L).
- Sistema de lubrificação: Ishan (2 L).
- Componentes elétricos: Schneider.
- Capotagem completa e anteparo interno em inox.
Opções
- Sistemas CNC Fanuc ou Siemens.
- Apanhador de peças, transportador de peças.
- Alimentador de barras e carregamento automático.
- Transportador de cavacos e filtragem avançada.
- Robot gantry, robot articulado ou outras integrações de automação.
Especificações técnicas
- Modelo: MD0642
- Diâmetro máx. sobre a cama: Ø650 mm
- Diâmetro máx. de usinagem: Ø320 mm
- Comprimento máx. de usinagem: 420 mm
- Curso eixo X: 185 mm
- Curso eixo Z: 556 mm
- Curso do cabeçote móvel: 470 mm
- Corsa do quill: 100 mm
- Potência/torque ferramenta viva: 3.1 kW / 15 N·m
- Nariz do fuso: A2‑5
- Alargamento do furo do fuso: Ø56 mm
- Capacidade de barras (int./ext.): 45 / 35 mm
- Potência do motor do fuso: 13.4 kW
- Velocidade máx. fuso: 0–5000 rpm
- Torque nominal/máx. do fuso: 64–120 N·m
- Torreta: BMT55, 12 estações
- Avanço rápido X/Z: 20 m/min
- Repetibilidade X/Z: 0.003 mm
- Capacidade tanque hidráulico: 40 L
- Potência total da máquina: 24 kW
- Dimensões (C×L×A): 2262 × 1668 × 1988 mm
- Peso total: 3310 kg
- Garantia: 18 meses
- MOQ: 1 conjunto
