Centro de torneamento e fresamento CNC MDX0840
horizontalde 3 eixoscom barramento inclinado

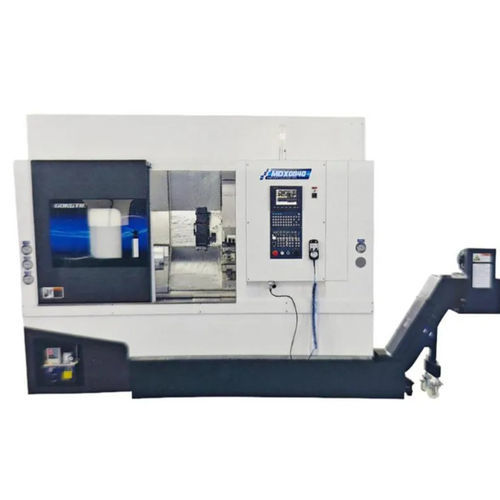

Centro de torneamento e fresamento CNC - MDX0840 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / de 3 eixos / com barramento inclinado
Centro de torneamento e fresamento CNC - MDX0840 - Ningbo GongTie Precision Machinery Co.,LTD - horizontal / de 3 eixos / com barramento inclinado
Guardar nos favoritos
Comparar

Características

Controle
CNC
Tipo
horizontal
Número de eixos
de 3 eixos
Estrutura
com barramento inclinado
Outras características
de alta precisão, com torre, com eixo Y, com acionamento direto, hidráulico
Diâmetro

520 mm
(20,47 in)

Curso X

225 mm
(8,86 in)

Curso Y

MÁX: 55 mm
(2,17 in)

MÍN: -55 mm
(-2,17 in)

Curso Z

420 mm
(16,54 in)

Peso da máquina

4.000 kg
(8.818,49 lb)

Potência do eixo-árvore

15 kW
(20,39 hp)

Velocidade de rotação

MÁX: 4.500 rpm
(28.274,334 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Descrição

O MD0642 é um torno-fresadora CNC de leito inclinado concebido para usinagem de alta precisão e processamento em duas etapas, integrando torre de potência motorizada e subeixo.

Principais características
  • Fuso síncrono de acionamento direto que fornece torque constante e posicionamento preciso.
  • Sistema CNC Syntec 22TA (FANUC/Siemens opcionais) para programação e controlo fáceis.
  • Fuso motorizado síncrono integrado: alta velocidade, baixa vibração e capacidade de torneamento e fresagem combinados.
  • Torre BMT55 de 12 posições para corte pesado e troca rápida de ferramentas.
  • Mandril oco hidráulico 6" com 3 garras e contraponto hidráulico (cone MT4) para suportar peças longas.
  • Parafusos de esferas PMI e guias de rolos PMI para alimentação de alta precisão e longa vida útil.


Componentes e sistemas
  • Cama de torno em ferro fundido HT300 com elevada rigidez e amortecimento de vibrações.
  • Sistema CNC Syntec com funções integradas e programação intuitiva.
  • Fuso síncrono com rolamentos NTN P4 e arrefecimento a óleo; nariz de fuso A2-5.
  • Torre BMT55-12 com eixo Y de interpolação disponível como opção.
  • Estação hidráulica Seven Ocean (40 L) e sistema de lubrificação automático Ishan (2 L).


Opções e automação
  • Sopro de ar
  • Ferramenta motorizada (live tool)
  • Robot braço
  • Indexação eixo C
  • Mandril indexável
  • Alimentador de barras
  • Robot pórtico para carga/descarga
  • Utensílios de corte
  • Apanhador de peças
  • Sistema de medição automática
  • Porta automática
  • Transportador de cavacos
  • Compensação automática de raio
  • Pistola de ar
  • Coletor de névoa de óleo
  • Sistema de líquido refrigerante de alta pressão
  • Pistola de água
  • Interruptor de bloqueio de porta
  • Sistema de medição de ferramenta
  • Mandril ou pinça hidráulica
  • Pedal (foot switch)


Características / especificações técnicas
  • Diâmetro máx. (oscilação sobre a cama): 650 mm
  • Diâmetro máx. de usinagem: 320 mm
  • Máx. comprimento de usinagem: 420 mm
  • Curso eixo X: 185 mm
  • Curso eixo Z: 556 mm
  • Deslocação do tailstock: 470 mm
  • Trailstock Quill Travel: 100 mm
  • Potência / binário do motor da ferramenta viva: 3.1 kW / 15 N·m
  • Tamanho da ponta do fuso: A2-5
  • Tamanho do mandril hidráulico: 6 polegadas
  • Diâmetro do furo do fuso: 56 mm
  • Capacidade máx. de barras (int./ext.): 45 / 35 mm
  • Potência do motor do fuso: 13.4 kW
  • Velocidade máx. do fuso: 0 – 5000 rpm
  • Binário nominal / máx. do fuso: 64 – 120 N·m
  • Avanço rápido X/Z: 20 m/min
  • Quantidade de porta-ferramentas (padrão): 6
  • Tamanho haste de ferramenta: 25 mm
  • ID do suporte de mandrilamento: φ40
  • Altura do centro da torre (opcional): 100 mm
  • Quantidade de ferramentas na torre (opcional): 12
  • Repetibilidade eixos X/Z: 0.003 mm
  • Capacidade do tanque hidráulico: 40 L
  • Potência total de carga da máquina: 24 kW
  • Dimensões (C x L x A): 2262 x 1668 x 1988 mm
  • Peso total: 3310 kg
  • Garantia: 18 meses
  • MOQ: 1 conjunto
