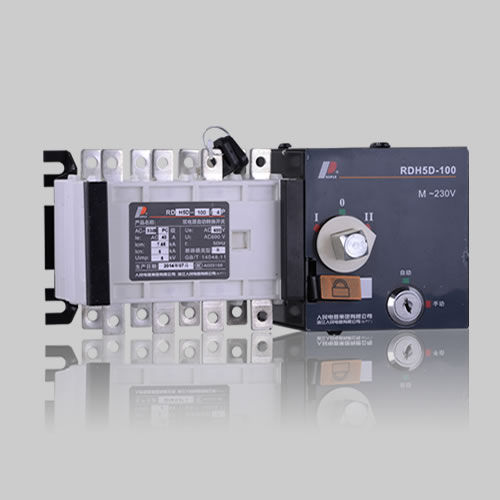

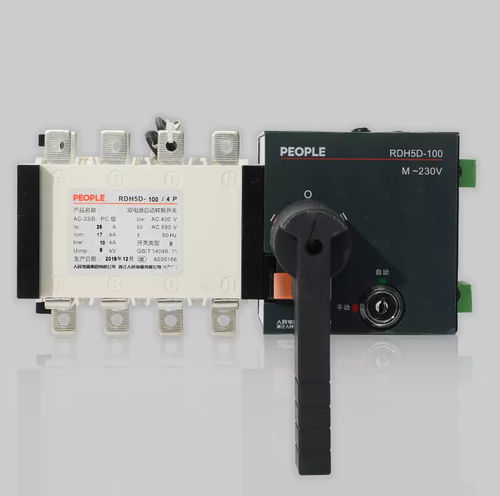

Chave de transferência automática RDH5D

de duas direçõesde bloqueiooperada por controle remoto

O equipamento de comutação automática da série RDH5D integra sistemas de interbloqueio elétricos e mecânicos para garantir uma operação de comutação segura. É aplicável ao sistema de alimentação de energia de dispositivos de distribuição industrial de CA 50 Hz, tensão nominal de CA 400 V e corrente nominal convencional até 3200 A. Possui funções de deteção, comunicação, funções de interbloqueio elétrico e mecânico. Permite o controlo totalmente automático e remoto, o reinício e o controlo manual para situações de emergência e outras operações. Este comutador é adequado para alimentações de dois circuitos, permitindo a comutação automática entre a alimentação normal e a de reserva, ou a comutação automática e a desconexão segura entre dois conjuntos de equipamentos de carga. Estrutura do comutador 3.1 - Bloqueio elétrico: controla a alimentação do circuito interno do comutador. Quando está ativado, o comutador permite o funcionamento totalmente automático, a recuperação forçada e o comando remoto; quando está desativado, o comutador só pode ser operado manualmente. 3.2 - Alavanca de operação: O bloqueio elétrico deve estar desativado quando a alavanca for utilizada para operação manual. 3.3 - Bloqueio do mecanismo: utilizado para deteção. Primeiro, coloque o interruptor na posição «0» utilizando a alavanca; em seguida, puxe o mecanismo de bloqueio para cima e bloqueie-o; por fim, proceda à deteção. (Ao puxar o bloqueio para cima, a alimentação da fonte de alimentação de controlo interna do interruptor é desligada, pelo que o interruptor não pode funcionar nem em modo automático nem manual.) 3.4 - Indicação de posição: indica a posição de funcionamento (l, 0, ll). Método de utilização 6.1 - Função automática: quando a alimentação normal está desligada, o interruptor transfere o circuito para a alimentação de reserva; quando a alimentação normal é restabelecida, o interruptor transfere o circuito para a alimentação normal. 6.2 - Função de recuperação forçada «0»: ao premir o botão «0», o interruptor desliga ambas as fontes de alimentação.
