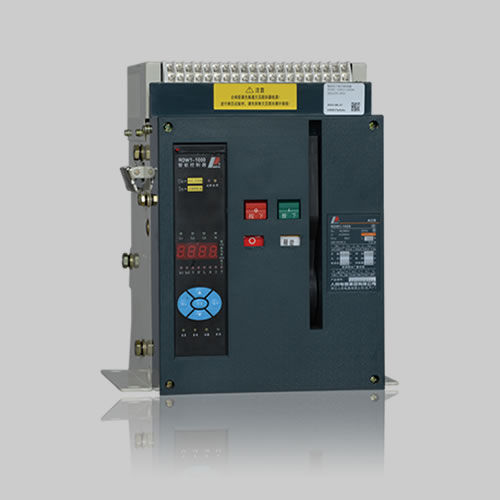

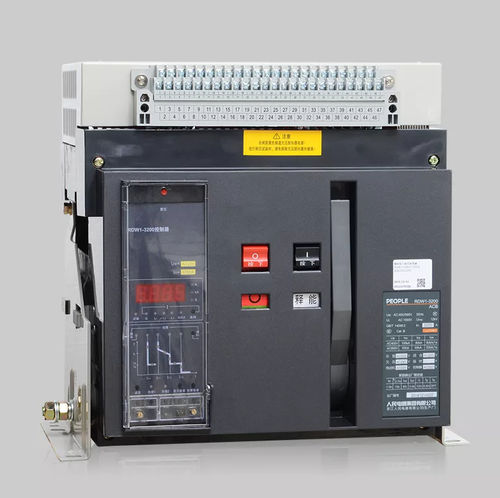

Disjuntor de ar RDW1 series

contra baixa tensãode potênciapara sobrecarga

O disjuntor de ar RDW1 destina-se à rede de distribuição de energia de CA a 50/60 Hz, com tensão nominal de funcionamento até 690 V e corrente nominal até 6300 A. É utilizado principalmente para distribuir energia e proteger o circuito e os equipamentos contra danos causados por sobrecarga, curto-circuito, subtensão e falha à terra, e possui funções de proteção inteligentes, proporcionando uma proteção seletiva precisa e melhorando a fiabilidade do fornecimento de energia para evitar interrupções desnecessárias no fornecimento. Possui ainda uma porta de comunicação de tipo aberto, permitindo a função de controlo remoto e satisfazendo os requisitos do centro de controlo e do sistema automático. Este produto, mesmo sem controlador inteligente nem sensor, possui função de isolamento. Este produto está em conformidade com a norma IEC 60947-2 Condições normais de funcionamento e de instalação 3.1 - Temperatura: não superior a +40 °C, não inferior a -St, e temperatura média diária não superior a +35 °C. Caso o cliente necessite de condições superiores a +40*0 ou inferiores a -25<\3, deve consultar o fabricante. 3.2 - Altitude do local de instalação: não superior a 2000 m 3.3 - Humidade: quando a temperatura é de +40*0, a humidade não deve exceder 50% É aceitável uma humidade mais elevada a temperaturas mais baixas. A humidade média mensal não deve exceder 90%, e a temperatura média mensal não deve ser inferior a +25^. Deve ter-se em atenção a condensação quando a humidade se altera. 3.4 - Classe de proteção: IP20 3.5 - Tipo de utilização: tipo B 3.6 - Nível de poluição: nível 3 3.7 - Tipo de instalação: O tipo de instalação do circuito principal do disjuntor, com disparo por subtensão, e da bobina primária do transformador de potência é IV; o tipo de instalação do circuito auxiliar e do circuito de controlo é III.
