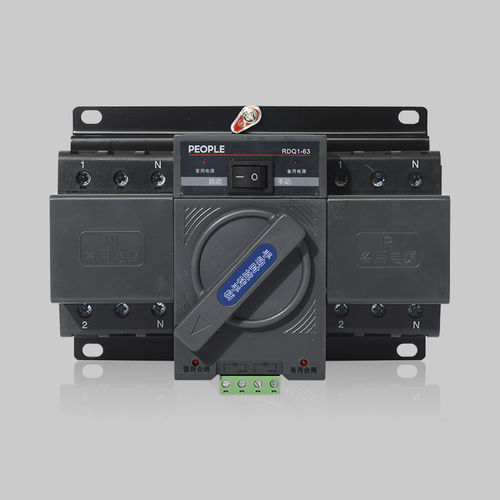

Chave de transferência automática RDQ1

manualpara barramento4 polos

O comutador automático de transferência de alimentação dupla da série RDQ1 é adequado para sistemas de alimentação de corrente alternada a 50 Hz, com tensão nominal de funcionamento de 400 V e corrente nominal de funcionamento igual ou inferior a 63 A. Permite alternar entre dois circuitos de alimentação, de acordo com as necessidades. Este produto possui funções de proteção contra sobrecarga, curto-circuito e subtensão; além disso, inclui funções de proteção contra incêndio, dupla interrupção e emissão do sinal de fecho, sendo especialmente adequado para os circuitos de iluminação de edifícios de escritórios, centros comerciais, bancos e arranha-céus que exijam proteção contra incêndio. Condições normais de funcionamento e de instalação 3.1 - A altitude do local de instalação não deve exceder os 2000 m. 3.2 - Temperatura ambiente: -5 °C a +40 °C; o valor médio nas últimas 24 horas não deve exceder os +35 °C. 3.3 - Condições atmosféricas: A humidade relativa não excede 50% quando a temperatura máxima é de +40 °C; é permitida uma humidade relativa relativamente elevada a temperaturas relativamente baixas, por exemplo, atinge 90% a 20 °C, devendo tomar-se medidas especiais caso ocorra condensação nos produtos devido à variação da humidade. 3.4 - Grau de poluição: 3 3.5 - Condições de instalação: deve ser instalado em locais sem vibrações e protegidos da chuva e da neve; o terminal superior liga-se ao lado da fonte de alimentação, o terminal inferior liga-se ao lado da carga, e a inclinação entre o lado da instalação e a vertical não deve exceder 5°. 3.6 - Categoria de instalação: III 3.7 - O campo magnético externo nas proximidades do local de instalação não deve exceder 5 vezes o campo magnético terrestre em qualquer direção.
