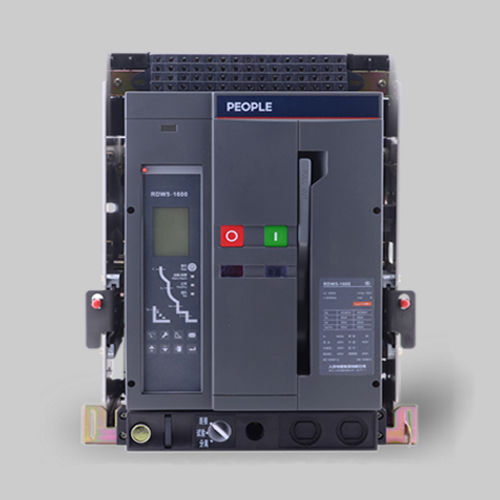

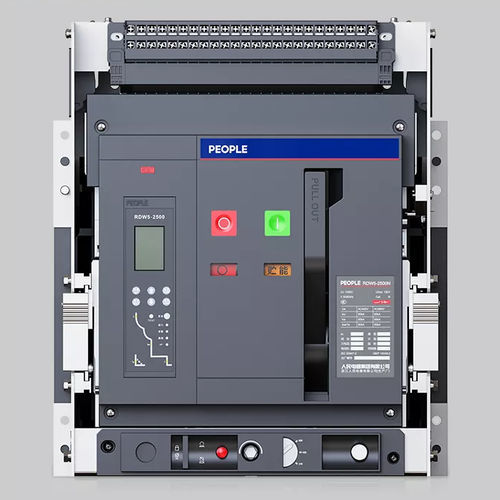

Disjuntor de ar RDW5 series

contra baixa tensãocontra as sobrecorrentesde falhas de aterramento

O disjuntor de ar inteligente da série RDW5 é utilizado na rede de distribuição de energia de CA a 50/60 Hz, com tensão nominal de funcionamento até 400 V/690 V e corrente nominal até 6300 A. É utilizado principalmente para distribuir energia e proteger os circuitos e os equipamentos de alimentação contra danos causados por falhas, tais como sobrecarga, subtensão, curto-circuito e ligação à terra monofásica, além de possuir função de isolamento. Além disso, o disjuntor possui várias funções de proteção inteligente, podendo estabelecer comunicação bidirecional entre vários disjuntores e o computador de controlo central através do seu sistema de rede, bem como realizar a função de controlo remoto para satisfazer os requisitos do controlo automático do sistema. O disjuntor está em conformidade com a norma IEC 60947-2. Condições normais de funcionamento e de instalação 3.1 - Temperatura: não superior a +40 °C/não inferior a -25 °C e temperatura média diária não superior a +35 °C. Caso o cliente necessite de condições superiores a +40 °C ou inferiores a -25 °C, deve consultar o fabricante. 3.2 - Altitude do local de instalação: não superior a 2000 m 3.3 - Humidade: quando a temperatura for de +40 °C, a humidade não deve exceder 50% É aceitável uma humidade mais elevada a temperaturas mais baixas. A humidade média mensal não deve exceder 90%, e a temperatura média mensal não deve ser inferior a +25 °C. Deve ter-se em atenção a condensação quando a humidade varia. 3.4 - Classe de proteção: IP20 3.5 - Tipo de utilização: tipo B 3.6 - Nível de poluição: nível 3 3.7 - Tipo de instalação: O tipo de instalação do circuito principal do disjuntor, com disparo por subtensão e bobina primária do transformador de potência, é IV; o tipo de instalação do circuito auxiliar e do circuito de controlo é III.
