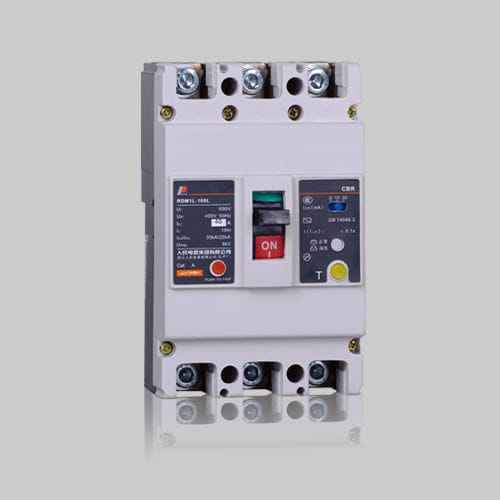

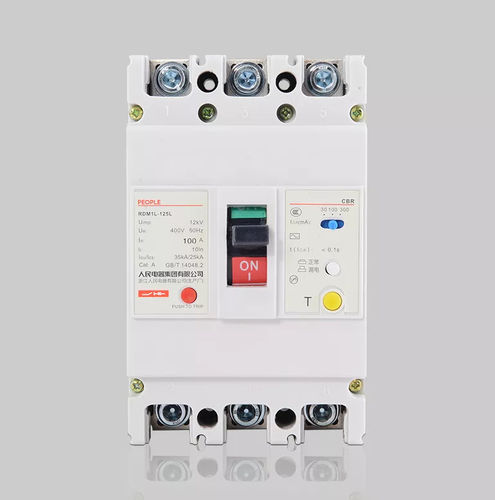

Disjuntor termomagnético RDM1L

de corrente residualpara distribuição elétricaem caixa moldada

O disjuntor de caixa moldada da série RDM IL é utilizado principalmente em circuitos de distribuição de CA 50/60 Hz, com tensão nominal de funcionamento de 400 V,corrente nominal até 800 A, para fornecer proteção indireta e prevenir incêndios causados por correntes de falha à terra; pode também ser utilizado para distribuição de energia e proteção de circuitos contra sobrecargas e curto-circuitos, bem como para circuitos de transferência e arranque ocasional de motores. Este produto é adequado para isolamento. Este produto cumpre a norma IEC 60947-2. Condições normais de funcionamento e de instalação 3.1 - Temperatura: não superior a +40 °C, nem inferior a -5 °C, sendo que a temperatura média não deve ser superior a +35 °C. 3.2 - Altitude de instalação não superior a 2000 m. 3.3 - Humidade relativa: não superior a 50 %, quando a temperatura for de +40 °C. O produto pode suportar uma humidade mais elevada a temperaturas mais baixas; por exemplo, quando a temperatura é de +20 °C, o produto pode suportar 90 % de humidade relativa. A condensação resultante de variações de temperatura deve ser tratada com medidas especiais 3.4 - Classe de poluição: Classe 3 3.5 - Deve ser instalado num local sem risco de explosão, onde também não existam gases nem poeiras condutoras que possam causar corrosão dos metais e danos no isolamento. 3.6 - Ângulo máximo de inclinação de instalação: 5°; deve ser instalado num local sem impactos evidentes nem influências climáticas. 3.7 - Tipo de instalação do circuito principal: III; tipo de instalação do circuito auxiliar e do circuito de controlo: II 3.8 - O campo magnético externo no local de instalação não deve exceder 5 vezes o campo magnético terrestre. 3.9 - Ambiente eletromagnético de instalação: tipo B
