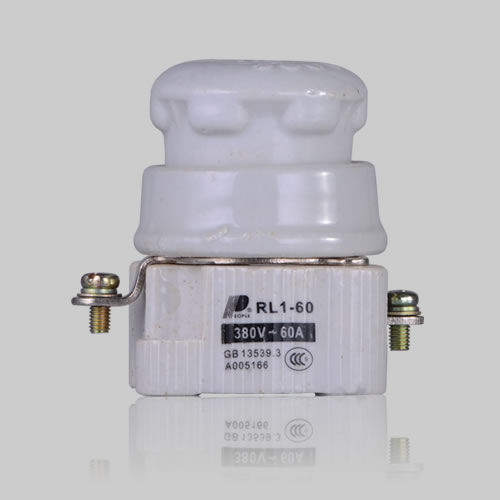

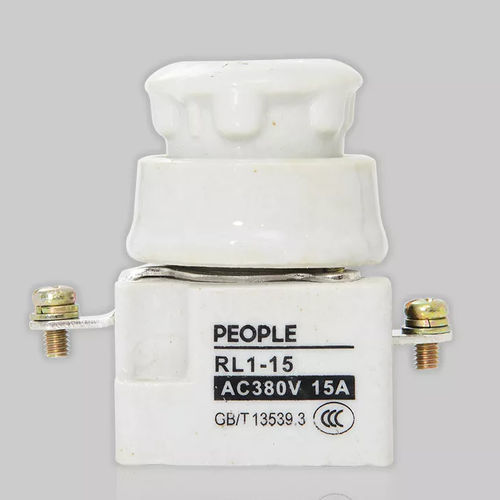

Fusível cilíndrico RL1

em cerâmica

O fusível com base roscada da Série RL1 é adequado para dispositivos de distribuição elétrica industrial de CA 50 Hz, tensão nominal de 380 V e corrente nominal até 200 A, servindo para a proteção de circuitos contra sobrecargas e curto-circuitos. Capacidade de interrupção e categoria de utilização A capacidade de interrupção deste fusível da série é «g», e a categoria de utilização é «G», correspondendo à gama completa de fusíveis de uso geral com capacidade de interrupção. Características estruturais Esta série de fusíveis é composta pelo elemento fusível, pela base do fusível e pelo componente de carga de fusão. O elemento fusível é composto por um tubo fusível, um elemento de fusão, um material de enchimento e um indicador. O elemento de fusão de secção transversal variável, constituído por uma fita ou fio de cobre puro, é selado no interior do tubo fusível de alta resistência; em seguida, o tubo fusível é preenchido com areia de quartzo de alta pureza, tratada quimicamente para servir de meio de arco elétrico. Existe um indicador de fusível na tampa da extremidade do elétrodo; o indicador surge imediatamente quando o fusível se funde, o que significa que o fusível se fundiu. A base do fusível é composta por uma base, um tubo roscado metálico com terminais e um anel protetor de porcelana. O componente de fixação do fusível é composto por um tubo metálico roscado externo e uma pega de porcelana; na parte superior existe uma janela transparente, que serve para verificar se o indicador do elo do fusível aparece ou não (ou seja, se o fusível se fundiu ou não). O fusível apresenta uma estrutura totalmente selada durante o funcionamento. A base é instalada com parafusos, de forma fácil e prática. O terminal lateral é ligado ao fio externo por meio de um parafuso.
