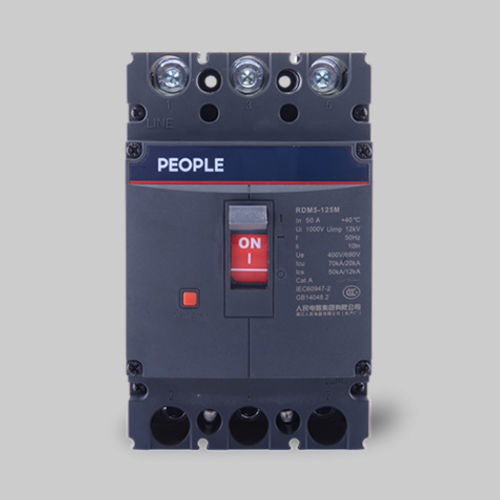

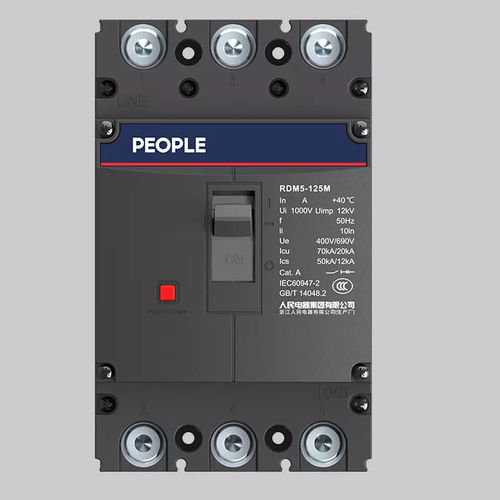

Disjuntor termomagnético RDM5

de baixa tensãopara sobrecargacom proteção contra curto-circuitos

O disjuntor eletrónico da série RDM5, com caixa moldada, destina-se a circuitos de CA a 50 Hz, tensão de isolamento de 1000 V, tensão nominal de funcionamento até 690 V e corrente nominal até 800 A, servindo para distribuir a energia e proteger o circuito e a fonte de alimentação contra danos causados por sobrecarga, curto-circuito e subtensão. Em particular, quando a corrente é inferior a 630 A, também pode proteger o motor. Normalmente, o disjuntor pode suportar inverteções e arranques esporádicos do motor. O produto pode ser instalado na vertical ou na horizontal. Condições normais de funcionamento e de instalação 1. Altitude do local de instalação não superior a 2000 m 2. Temperatura: não superior a +40 °C e não inferior a -5 °C, sendo que a temperatura média não deve ser superior a +35 °C 3. Humidade relativa: não superior a 50 %, quando a temperatura for de +40 °C. O produto pode suportar uma humidade mais elevada a temperaturas mais baixas; por exemplo, quando a temperatura for de +20 °C, o produto pode suportar 90 % de humidade relativa. 4. Classe de poluição: Classe 3 5. Tipo de instalação do disjuntor do circuito principal: Classe III; tipo de instalação do circuito auxiliar e do circuito de controlo: Classe II 6. O ângulo máximo de instalação é de 22,5°
