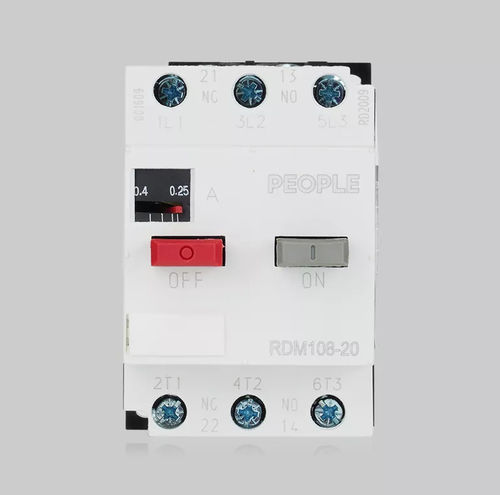

Disjuntor de ar RDM108 series

para sobrecargacom proteção contra curto-circuitospara proteção de motor

O disjuntor em caixa moldada da série RDM108 é utilizado em circuitos de CA a 50 Hz/60 Hz,tensão nominal de funcionamento até 660 V e corrente nominal de 0,1 A a 63 A, servindo como proteção para motores de baixa potência e circuitos contra sobrecargas e curto-circuitos, e funciona para comutações pouco frequentes de circuitos e arranque direto de motores em condições normais. Além disso, este produto permite ligar e desligar diretamente o motor sob tensão total e carga AC-3, protegendo-o contra sobrecargas e curto-circuitos. Este produto está em conformidade com as normas GB14048.2 e GB14048.4. 3.2 Estrutura O RDM108-20 possui um contacto auxiliar; o RDM108-32 pode integrar um grupo de contactos auxiliares externos; o RDM108-63 pode integrar um grupo de contactos auxiliares internos. O mecanismo de disparo do RDM108-32 e do RDM108-63 possui uma estrutura de fecho e interrupção rápidos, pelo que dispõe da função de limitação de corrente. Disparo bimetálico com atraso inverso ao tempo e disparo eletromagnético instantâneo. O disparo por sobrecarga possui um dispositivo de compensação de temperatura. Na parte frontal do produto encontra-se o ponteiro de ajuste da corrente de disparo, sendo que a corrente de disparo é ajustável dentro do intervalo especificado. O tipo de operação dos modelos RDM108-20, -32 e -63 é, respetivamente, por botão, por botão rotativo e por manípulo. Além disso, este produto é de ligação frontal e destina-se à instalação em placa. Os modelos RDM108-20 e -32 incluem uma placa de montagem, podendo ser instalados num trilho DIN de 35 mm. Condições normais de funcionamento e de instalação 3.1 A altitude do local de instalação não deve exceder os 2000 m. 3.3 A classe de poluição é a classe 3. 3.4 Tipo de instalação: o circuito principal é de classe III; os circuitos auxiliar e de controlo são de classe II. 3.2 A temperatura ambiente não deve ser superior a +40 ºC nem inferior a -5 ºC,
