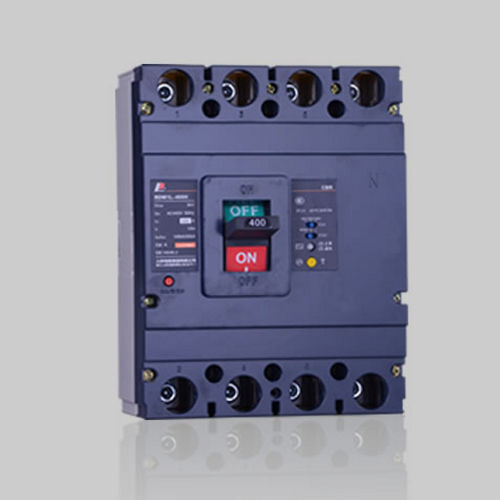

Interruptor diferencial residual termomagnético RDM67L

contra as sobrecorrentesde fuga à terrade corrente residual

O disjuntor de corrente residual da série RDM67L destina-se à rede de distribuição de CA a 50 Hz, com tensão nominal de funcionamento de 400 V e corrente nominal de funcionamento até 800 A, para proteger contra o contacto indireto de pessoas, bem como para a transferência de circuitos e o arranque esporádico de motores. Além disso, possui proteção contra sobrecarga com tempo de atraso longo e tempo inverso, proteção instantânea de curta duração e contra subtensão, bem como proteção contra corrente residual, para proteger o circuito e o equipamento. Este disjuntor apresenta as vantagens de volume compacto, elevada capacidade de interrupção e arco curto. Este disjuntor possui função de isolamento. Este disjuntor não deve alterar a direção de entrada; os terminais N, 1, 3 e 5 devem ligar-se ao lado da alimentação, enquanto os terminais 2, 4, 6 e N devem ligar-se ao lado da carga. Este disjuntor está em conformidade com as normas da IEC 60947-2. 3.0 Condições de funcionamento, instalação e transporte 3.1 - Temperatura: Máx. +40 °C, Mín. +35 °C. A média diária não deve exceder +35 °C 3.2 - Altitude: Máx. 2000, 3.3 - Humidade: A +40 °C, a humidade máxima atinge 50 %. No entanto, é permitida uma humidade mais elevada a temperaturas mais baixas. Por exemplo, 90 % é aceitável a +20 °C. Deve-se ter cuidado com a condensação em caso de variações de temperatura. 3.4 - Nível de poluição: Nível 3 3.5 - Local de instalação: ambiente sem corrosão de metais nem danos no isolamento, sem gases e poeiras condutoras, e também sem impactos nem influência da água da chuva; a inclinação entre a placa de instalação e cada direção não deve exceder 5°. 3.6 - O campo magnético externo no local de instalação não deve exceder 5 vezes o campo magnético terrestre. É adequado para um ambiente eletromagnético do tipo B.
