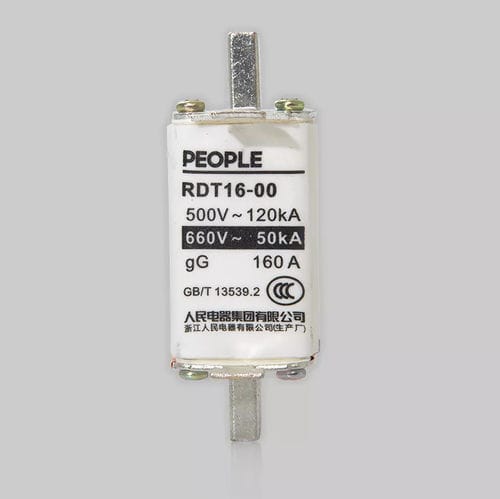

Fusível lâmina RDT16

cartucho

O fusível de contacto do tipo faca com cartucho cheio de pó da série RDT16 é adequado para aparelhos de distribuição elétrica industrial de CA 50 Hz, com tensão nominal até 500/690 V e corrente nominal até 1250 A, servindo para a proteção contra sobrecargas e curto-circuitos do circuito. Em conformidade com: GB13539.1-2008/IEC60269-1:2006; GB/T13539.2-2008/IEC 60269-2:2006 Condições normais de funcionamento e de instalação 3.1 Temperatura ambiente: -5 °C a +40 °C; o valor médio em 24 horas não deve exceder +35 °C, e o valor médio ao longo de um ano deve ser inferior a este valor. 3.2 A altitude do local de instalação não excede os 2000 m 3.3 Condições atmosféricas O ar é limpo e a sua humidade relativa não excede os 50 % quando a temperatura ambiente é de 40 °C. É permitida uma humidade relativa relativamente elevada a temperaturas relativamente baixas; por exemplo, a humidade relativa pode atingir 90% a 20 ÿ, devendo ter-se em consideração a condensação produzida na superfície do produto devido à variação de temperatura. 3.4 Tensão Quando a tensão nominal é de 500 V, o valor máximo da tensão do sistema não deve exceder 110 % da tensão nominal do fusível; quando a tensão nominal é de 690 V, o valor máximo da tensão do sistema não deve exceder 105 % da tensão nominal do fusível. Nota: se o elemento fusível fundir a uma tensão significativamente inferior à tensão nominal, o indicador do fusível ou o disparador do fusível podem não acionar. 3.5 Categoria de instalação: III 3.6 Grau de poluição: não inferior a 3 3.7 Posição de instalação Esta série de fusíveis pode ser instalada verticalmente, horizontalmente ou obliquamente em locais de funcionamento sem abalamentos, impactos ou vibrações evidentes.
