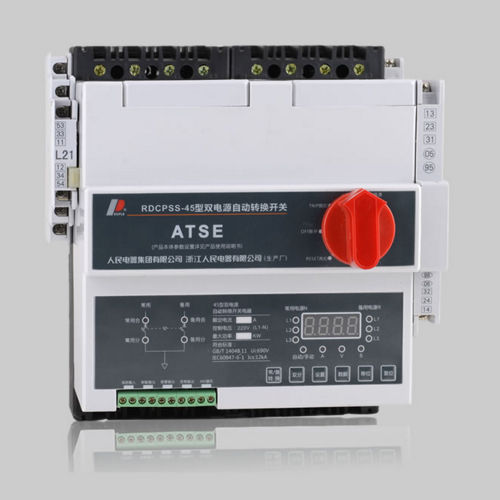

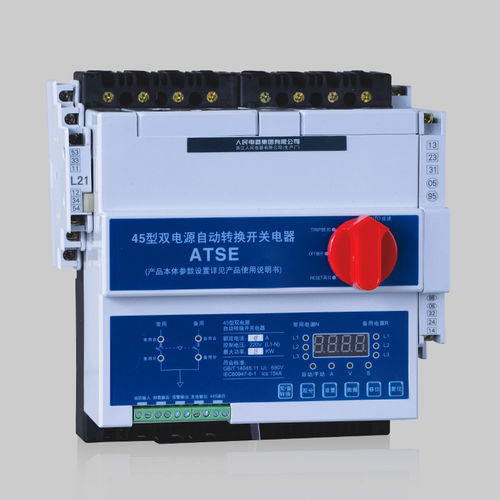

Chave de transferência automática RDCPSS

manualpara barramentopara gerador

A série RDCPSS ATSE (doravante designada por «comutador RDCPPSS») é utilizada em sistemas de alimentação de duas vias com frequência nominal de CA de 50 Hz ou 60 Hz, tensão nominal até 690 V e corrente nominal de 0,4 A a 125 A,e transfere a alimentação de energia manual ou automaticamente quando ocorrem sobretensão, subtensão ou perda de fase, de modo a garantir a fiabilidade e a segurança do circuito de alimentação a jusante. O comutador RDCPSS está equipado com um contactor de ação instantânea e é utilizado para alimentação de emergência. Além disso, na transferência de alimentação entre redes elétricas, consegue atingir um tempo de desligamento mínimo de 50 ms, para melhorar a estabilidade da alimentação. O comutador CPSS do tipo CB pode ser selecionado de acordo com cada função de proteção de corrente, tais como sobrecarga, sobrecorrente, curto-circuito e desequilíbrio de fases. 4. Condições normais de funcionamento 4.1 - Temperatura do ar ambiente: máx. +40 °C, mín. -10 °C; a temperatura média diária não deve exceder +35 °C. 4.2 - Altitude: até 2000 m. 4.3 - Humidade: a humidade relativa máxima não deve exceder 50% a +40 °C, sendo aceitável uma humidade mais elevada a temperaturas mais baixas; por exemplo, pode atingir 90% a +20 °C. Deve-se ter em atenção a condensação causada por variações de temperatura. 4.4 - Nível de proteção: IP 20, função anti-toque 4.5 - Nível de poluição: nível 3 4.6 - Tipo de instalação: circuito principal de 380 V para IV, circuito auxiliar e circuito de controlo para III, circuito de alarme para II.
