Durômetro Rockwell Qness C EVO series

BrinellVickersKnoop/Vickers

Visão geral

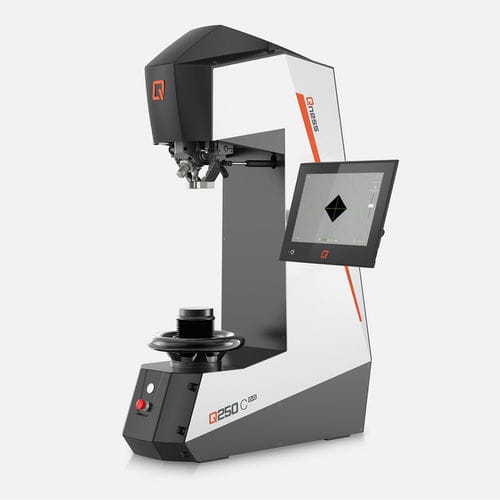

A série QATM Qness 250/750/3000 C EVO é um durômetro multimétodo para Brinell, Knoop, Rockwell e Vickers. A estrutura em C com cabeça de ensaio fixa e fuso móvel para cima/baixo é adequada para corpos de prova pequenos e alturas de componente até 395 mm (versão C) ou 175 mm (versão CS).

Vídeo do produto

• Vídeo integrado que demonstra operação, troca de ferramenta e interface de utilizador.

Troca de método de ensaio mais rápida

• Trocador de ferramentas opcional com eixo rotacional de 15°, até 8 posições; suporte de ferramentas padrão com 2 posições.
• Elementos de retenção fechados em três lados para fixação segura de pequenas peças junto ao ponto de ensaio.

Características do instrumento

• Ajuste de altura da mesa através de guia de fuso com rolamentos de rolos ultra‑precisa; suporte de mesa Ø25 mm (adaptador 3/4" opcional).
• Retentor basculante manual ou motorizado com elementos de aperto intercambiáveis.
• Grande variedade de mesas de ensaio e bigornas/prismas para peças grandes, esféricas ou irregulares.
• Sistema rápido de troca de penetrador sem ferramentas com mecanismo de libertação rápida.

Óptica e iluminação

• Sistema de microscópio universal com campos visuais de 0,1 mm a 8 mm e iluminação uniforme.
• Objetivas XLED Brinell para iluminação direta e ampla, que suportam medições Brinell reprodutíveis.

Desempenho e tempo de ciclo

• Parâmetros de ensaio otimizados, PC com Windows 11 IoT, autofocus reduzido e avaliação de imagem mais rápida para tempos de ciclo menores.

Câmara, ecrã e controlos

• Câmara industrial Ethernet 5 MP de série; ecrã tátil capacitivo de 12" ajustável por junta esférica; modo ecrã inteiro Qpix T2.

Software, conectividade e IoT

• Inclui Qpix T2 (opção Qpix Control 2 M); integração Qconnect e plataforma Verder Scientific IoT para monitorização, notificações e backups automáticos.
• Formatos de exportação/interfaces: REPORT, PRINT, PDF, XML, CSV, TXT, WORD, EXCEL, AUTO EXPORTER, MAIL, Q‑DAS, AMS IE, IOT, LIMS, OPC UA, ERP.

Normas e métodos suportados

• Suporta Brinell, Vickers, Rockwell, Knoop e métodos para plásticos. Conversões integradas conforme DIN EN ISO 18265, DIN EN ISO 50150, ASTM E140.

Aplicações

• Projetado para ensaios de dureza em laboratório e produção em metais, plásticos e peças de geometria complexa.

Especificações técnicas

• Métodos: Brinell, Vickers, Rockwell, Knoop, Plastics
• Intervalo de força: Qness 250 C: 1–250 kg (9,81–2450 N); Qness 750 C: 0,3–750 kg (2,94–7358 N); Qness 3000 C: 0,3–3000 kg (2,94–29430 N)
• Ajuste de altura: manual / fuso
• Altura de ensaio / profundidade do gargalo: 395 / 220 mm
• Bigorna de ensaio: Ø100 mm
• Peso máximo da peça: ilimitado
• Peso da máquina base: 300 kg
• Sequência de ensaio: totalmente automática / controlo eletrónico de força
• Câmara: 5 MP Ethernet industrial (até 270 FPS)
• Posições de ferramenta: 2 (padrão) ou 8 (trocador)
• Software: Qpix T2 (opção Qpix Control 2 M); SO: Windows 11 IoT; Armazenamento: 128 GB SSD
• Interfaces: 2x USB 3.0, 2x USB 2.0, 1x RJ45, 1x RS232, 1x DisplayPort
• Objetivas: XLED 1/2/5, 5x, 10x, 20x, 50x, 100x
• Campos de visão: de 0.113 x 0.084 mm (100x) até 7.98 x 5.97 mm (XLED 1)
• Ecrã: 12" táctil capacitivo
• Alimentação: 230~1/N/PE ou 110~1/N/PE; Consumo máx. ~480 W
• Opções: pedestal, proteção contra colisões, laser cruzado, bigornas, prismas, leitor de código de barras/QR, proteção transparente e acessórios
