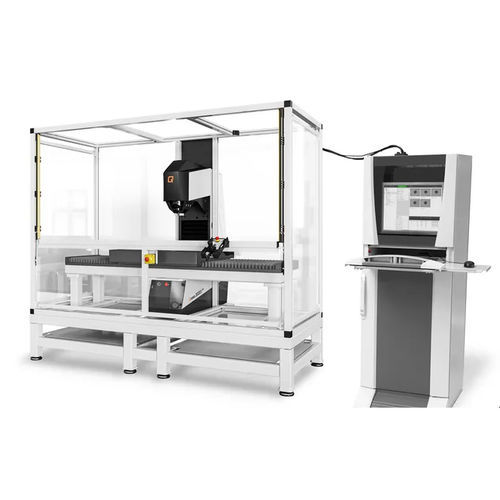

Durômetro Rockwell QATM

BrinellVickersmanual

Visão geral
Manual ou totalmente automatizado, a QATM desenvolve sistemas de ensaio de dureza personalizados para geometrias de peças complexas e ambientes de produção. As soluções vão desde máquinas autónomas a unidades inline e grandes portais. Através de padrões de ensaio coordenados, dispositivos de fixação e software, a QATM mapeia componentes de pequenos a sobredimensionados, otimiza o rendimento e padroniza programas de ensaio conforme as especificações do cliente.

O que a QATM oferece?

• Um durômetro perfeitamente adaptado à sua aplicação
• Métodos de fabrico de última geração e elevada integração vertical
• Consultoria de aplicação e formações técnicas personalizadas
• Desenvolvimento interno de software e instrumentos para fluxos integrados

Encontre a sua solução à medida connosco!
A QATM reúne equipas de especialistas focadas em conceber e entregar a melhor solução para cada aplicação e requisito de produção.

Exemplos de aplicação & Soluções implementadas

• Fresagem automática e ensaio Brinell totalmente automático — BHT-M: Máquina base QATM com fresagem adicional para preparação do ponto de ensaio; concebida para peças grandes/pesadas; método típico HBW10/3000 (outras cargas possíveis); avaliação de imagem assistida por IA; exibição do ponto de ensaio por laser cruzado; controlo Siemens S7; tempo de ciclo aprox. 90 s por ponto; opções de altura de ensaio e projeção elevadas.
• Fresagem automática e ensaio Brinell para pneus — BHT-M wheel: Adaptada para jantes/pneus até grandes diâmetros (ex. até 1200 mm); versões autónomas simplificadas ou totalmente automatizadas; avaliação de imagem com IA; carga manual em algumas configurações.
• Ensaiador de dureza Rockwell semi-automático — RHT 800 / 1200: Para peças pequenas e grandes, suporta todas as escalas Rockwell; cabeça de ensaio deslocável verticalmente; laser cruzado para posicionamento; controlo QPix TE; tempo de ciclo aprox. 20 s por ponto; alturas de ensaio 800/1200 mm.
• Ensaiador de dureza Brinell semi-automático — BHT 1000 / 1500: Para peças de grande dimensão; suporta todos os métodos Brinell; eixos verticais e de rotação eletricamente acionados; controlo QPix T2; tempo de ciclo aprox. 35 s por ponto; alturas e alcance configuráveis.
• Medidor direto de profundidade de têmpera — DCM 1000: Determinação rápida e não destrutiva da profundidade de têmpera (resultados em ~1 minuto); disponível em várias versões com diferentes alturas de ensaio e configurações de mesa para ensaios inline ou por lote.
• Avaliação de imagem portátil — Qmobile: Unidade móvel de avaliação de imagem com software QPix T2 para avaliação Brinell conforme normas; unidade industrial baseada em tablet com microscópio/ótica XLED integrada para ensaios em campo.
• Grandes portais personalizados, sistemas inline especiais e gateways móveis: Portais fixos ou móveis para chapas, fundições, barras/tubos, blocos de aço e componentes sobredimensionados; opções incluem transportadores de rolos, mesas indexadas, carga/descarga por robô e ninho personalizado para testes em massa.

Especificações técnicas

• Métodos suportados: Brinell (HBW, exemplos até HBW10/3000), Rockwell (todas as escalas Rockwell), Vickers (quando aplicável)
• Avaliação de imagem: QPIX T2 / QAI com medição assistida por IA
• Exibição do ponto de ensaio: Laser cruzado para posicionamento preciso
• Sistemas de controlo: Siemens S7 em várias configurações
• Tempos de ciclo (exemplos): aprox. 90 s (BHT-M, 1 ponto), aprox. 35 s (BHT 1000/1500, 1 ponto), aprox. 20 s (RHT, 1 ponto), até ciclos de segundos para máquinas inline especializadas
• Alturas de ensaio / alcance: configuráveis por máquina (ex.: 175 mm a 1500 mm e mais para soluções em portal)
• Automatização & manuseio: Unidades de fresagem para preparação de pontos, extração automática de cavacos, estações de calibração automáticas, transportadores motorizados, mesas indexadas, carga/descarga robotizada, integração de gruas ou equipamentos de elevação
• Segurança / invólucros: Invólucro CE ou opção de scanner de segurança CE
• Marcação & saída: Marcação a laser (código QR ou resultado de medição), saída de dados via interfaces industriais padrão
• Solução portátil: Qmobile para avaliação em campo com tablet industrial e interfaces de dados
• Escopos personalizados: Soluções autónomas, inline e automatizadas, portal e turnkey adaptadas aos requisitos do cliente
