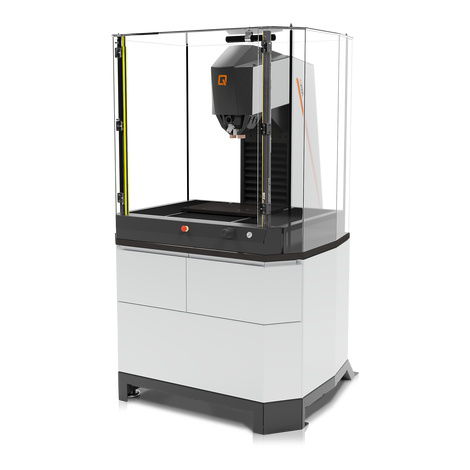

Durômetro Rockwell Qness A+ EVO series

BrinellVickersKnoop/Vickers

Introdução
As variantes A e A+ da série Qness 250 / Qness 750 / Qness 3000 EVO são durecímetros macro totalmente automatizados, projetados para fluxos de trabalho em série e em laboratório. O controlo totalmente automatizado em 3 eixos permite testar amostras com diferentes alturas de ensaio. O eixo Z com motor assíncrono fornece forças de fixação até 3.200 kg para a fixação segura de peças pesadas.

Vantagens do produto

• Controlo preciso da cabeça de ensaio por motor assíncrono
• Progressão automática XYZ para diferentes alturas de amostra
• Armário base e elementos de segurança integrados no design
• Opções de suporte fixo ou giratório para segurança máxima de fixação
• Aquisição de imagem de alta qualidade com câmaras CMOS industriais
• Software Qpix Control2 com elementos de controlo 3D intuitivos
• Apenas variante A+: câmara de visão geral da amostra com captura automática de imagens

Objetivas de avaliação Brinell XLED
Os módulos de iluminação XLED melhoram a análise das impressões Brinell. A iluminação direta e de grande área das objetivas XLED garante imagens e medições precisas e repetíveis das impressões, independentemente do material e da dureza, evitando artefactos comuns em objetivas standard.

Óptica & câmara
A série EVO utiliza um sistema de microscópio universal que cobre intervalos visuais de 0,1 mm a 8 mm com iluminação uniforme e alto contraste sem bordas escuras. Câmaras coloridas Ethernet CMOS industriais de 5 megapixéis oferecem transmissão estável e permitem configuração remota por PC.

Métodos de ensaio e intervalo de forças
O sistema suporta os métodos Brinell, Vickers, Rockwell e Knoop, bem como ensaios em plásticos. Intervalos de força por modelo: Modelo 250 A+: 1–250 kg (9,81–2450 N); Modelo 750 A+: 0,3–750 kg (2,94–7358 N); Modelo 3000 A+: 0,3–3000 kg (2,94–29430 N). Conversões integradas conforme DIN EN ISO 18265, DIN EN ISO 50150 e ASTM E140.

Automação & manuseio
Corrediça XY motorizada, robusta e totalmente automática com acionamento de posicionamento de alta precisão e joystick dinâmico para controlo dos três eixos. Superfície de apoio motorizada utilizável 450 x 300 mm. Trocador de ferramentas inovador de 8 posições (passo rotacional 15°) reduz tempos de troca e acomoda até 8 ferramentas.

Gestão de altura, fixação & segurança
A altura Z para cada ponto de ensaio XY pode ser selecionada individualmente e ajustada automaticamente entre amostras de alturas diferentes. O CAS (Collision Avoiding System) protege os componentes mecânicos através de cálculos preditivos de movimento 3D. O reconhecimento de peça patenteado reduz automaticamente a velocidade de aproximação. As versões A/A+ apresentam um motor de indução de alto desempenho que permite forças de fixação até 3.200 kg; opções de suporte fixo ou giratório motorizado estão disponíveis para adaptar a diferentes métodos de ensaio (ex.: Rockwell, Brinell).

Funções especiais

• Câmara de imagem da amostra (A+): regista imagens de visão geral da mesa para documentação e protocolos
• Reconhecimento de borda: adaptação automática do ponto de início das filas de ensaio às bordas da amostra para maior automação em testes em série
• Suporte giratório: permite ensaiar quando a superfície de ensaio não está paralela ao suporte
• Suportes/módulos especializados disponíveis (Jominy, ensaios de tubos, ciclos automatizados conforme normas)

Software & conectividade
Qpix Control2 oferece uma interface PC intuitiva com controlos orientados em 3D: ajuste automático de altura, exploração sem contacto, compatibilidade CAD e gestão avançada de programas de ensaio. Qpix Control2 integra‑se na plataforma Verder Scientific IoT para monitorização remota, notificações em tempo real, backups e atualizações automáticas. Qconnect permite conectividade entre dispositivos e suporta REPORT, PDF, XML, CSV, Q‑DAS, IOT, LIMS, OPC UA e integrações ERP.

Especificações técnicas

• Métodos suportados: Brinell, Vickers, Rockwell, Knoop, Plásticos
• Intervalo de forças: Modelo 250 A+: 1 - 250 kg (9,81 - 2450 N); Modelo 750 A+: 0,3 – 750 kg (2,94 – 7358 N); Modelo 3000 A+: 0,3 - 3000 kg (2,94 - 29430 N)
• Câmara de imagem da amostra: 5 megapixéis (variante A+)
• Ajuste de altura: elétrico via motor assíncrono
• Altura de ensaio / profundidade útil: 362 / 320 mm
• Bigorna / mesa transversal: motorizado 450 x 297 mm
• Curso: X 460 / Y 350 mm
• Peso máximo da peça: ilimitado (segundo sistema)
• Peso máquina (base): 695 kg
• Alimentação: 230~ 50-60 Hz 1/N/PE (opção: 110~ 1/N/PE)
• Consumo máx.: ~1680 W
• Software: Qpix Control2
• Interfaces: 1x RJ45 (Ethernet)
• Acessórios / opções: XLED1/XLED2/XLED5; objetivas de iluminação 5x, 10x, 20x, 50x, 100x; penetradores (Vickers, Rockwell, Brinell); suporte fixo ou giratório; sinal luminoso; suportes especializados para Jominy/testes em tubos; trocador de ferramentas 8 posições
