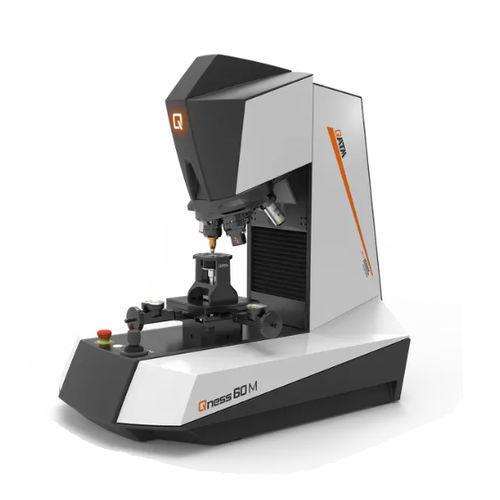

Durômetro Rockwell Qness 10 / 60 M

BrinellVickersde bancada

Visão geral
Os testadores de microdureza Vickers/Knoop/Brinell/Rockwell da série Qness 10 / 60 combinam ensaio de microdureza e microscopia num equipamento de laboratório. O modelo Qness 10 / 60 M oferece operação semi-automatizada, posicionamento de eixo Z de alta precisão e câmara colorida integrada para resultados reprodutíveis. Os sistemas QATM integram-se com a plataforma IoT da Verder Scientific para monitorização remota, alertas e backups automáticos.

Vantagens do produto

• Operação semi-automatizada com eixo Z controlado e automatizado
• Ampla faixa de forças de ensaio (0,25 g – 62,5 kgf conforme o modelo)
• Pacote pronto para teste incluindo penetrador Vickers certificado ASTM+DAkkS e objetivas 5x/50x
• Torre de teste dinâmica de 8 posições para até 3 módulos de dureza e 7 objetivas
• Software Qpix Control2 M com módulos Qpix INSPECT
• Deslizante cruzado XY digital com feedback de posição e opções de deslizante
• Tecnologia CAS anti-colisão e conceito de duplo eixo Z para velocidade e posicionamento de alta resolução

Sistema ótico inovador
O sistema de lentes de fabrico próprio fornece imagens de alto contraste e grande nitidez para medidas de dureza. Iluminação de Koehler com LED branco e diafragma motorizado garantem contraste ideal em grandes ampliações. O conceito ótico e as objetivas cumprem os requisitos DIN EN ISO 6507-1/2:2018 para definição do sistema de ensaio.

Microscopia e análise com Qpix INSPECT
O Qpix INSPECT oferece ferramentas avançadas de análise de imagem e microscopia para caracterização de materiais e controlo de qualidade:

• Análise de fase com dimensionamento automático de objetos e resultados em frações de superfície (tabelas/diagramas)
• Determinação do tamanho de partículas por métodos de secção linear ou circular (DIN EN ISO 643, ASTM E-112)
• Medida de espessura de camadas semi-automática com saída estatística (DIN EN ISO 1463)
• Medida de cordões de solda com modelos normalizados e avaliação automática conforme/não conforme (DIN EN ISO 5817)
• Reconhecimento de impressões em superfícies desafiantes como atacadas ou rectificadas

Operação e automação
Projetado para facilitar a manipulação de amostras e ensaios em série, o equipamento inclui iluminação LED do espaço de ensaio, indicador de estado iluminado, suportes de amostra versáteis (embebidos e não embebidos), prismas e sargentos opcionais, integração de paquímetro digital, suporte para leitores de código de barras/QR/DMC, login NFC e gestão de lotes/modelos via Qpix Control2 M. Conectividade Qconnect e integrações Industry 4.0 disponíveis.

Multimédia e AR 3D
A página do produto pode incluir um vídeo e um modelo 3D AR integrado para visualizar o equipamento em cenários reais, útil para planeamento de layout e demonstrações.

Especificações técnicas

• Faixa de forças: Qness 10 M: 20 gf – 10 kgf (0,196 – 98,07 N); Qness 60 M: 0,25 gf – 62,5 kgf (0,00245 – 612,92 N)
• Métodos de ensaio: Vickers, Knoop, Brinell, Rockwell (opcional)
• Sequência de ensaio: totalmente automatizada / aplicação eletrónica de força
• Eixo Z: dinâmico automatizado (tecnologia CAS), conceito de duplo eixo Z
• Curso do eixo Z: 150 mm padrão, opção 260 mm
• Profundidade útil: 170 mm
• Posições de ferramenta: torre motorizada 8 posições; até 3 módulos de dureza, até 7 objetivas
• Câmara: 5 MP CMOS color, USB 3.0
• Sistema ótico: microscópio vertical com iluminação de Koehler; diafragma motorizado
• Objetivas: XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x; opções acromáticas e semi-apocromáticas
• Campo de visão: 0,074 x 0,055 mm (100x) a 2,80 x 2,10 mm (XLED 2)
• Mesa: Ø100 mm; opção mesa cruzada 135 x 135 mm; cursos padrão X25 x Y25 mm
• Elementos de controlo: paragem de emergência, botão de início, joystick eixo Z
• Software: Qpix Control2 M incluído; módulos Qpix INSPECT disponíveis
• Peso máximo da peça: 50 kg; peso do equipamento aprox. 55 kg
• Equipamento incluído: penetrador Vickers ASTM+DAkkS, objetivas 5x e 50x
• Interfaces: 1 x USB 3.0; Alimentação: 100–240 V, 45–65 Hz
